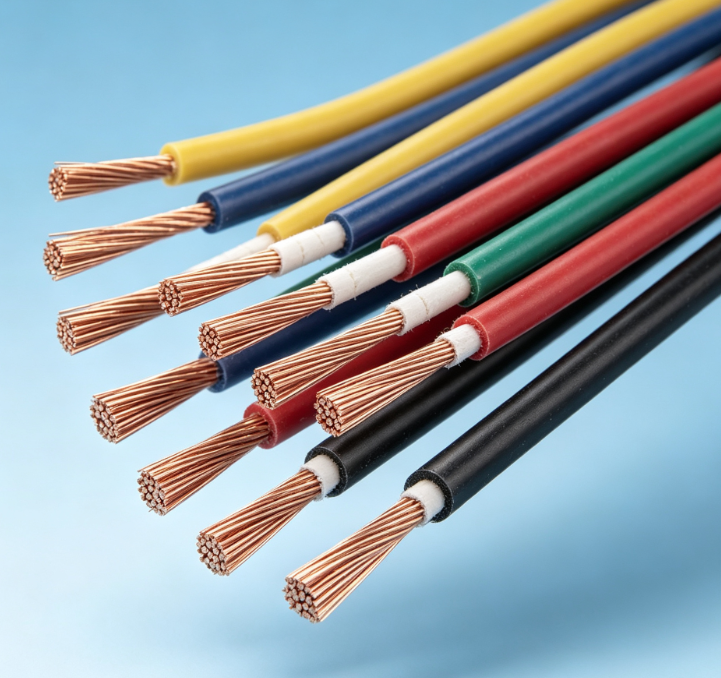

4 سلك الفريق العامل المخصص يبلغ 21.15 مم² من منطقة الموصل الاسمية. وهذا هو الرقم الذي يستحق التذكر. أقرب حجم متري تخزنه معظم المصانع هو 25 مم²، والذي يحمل ما يقرب من 18 بالمائة من النحاس أكثر من AWG الأصلي. قيمتان، وموصلان مختلفان، وكمية مذهلة من الارتباك بينهما. تستغرق مطابقة رسم أمريكي مع قائمة مواد مترية عشر ثوانٍ مع الصيغة؛ يستغرق تحديد ما إذا كان البديل 25 مم² مقبولًا كهربائيًا وميكانيكيًا وقتًا أطول. يقدم هذا الدليل الأرقام الدقيقة والقطر والمقاومة التي تقف خلفها، بالإضافة إلى الفحوصات العملية التي تحول دون تحول التحويل إلى أمر إعادة صياغة في الموقع. 4 AWG إلى mm²: القيمة الدقيقة يحدد نظام AWG القطر، وليس المساحة، لذا يتم التحويل في خطوتين. القطر بالملليمتر هو 0.127 × 92^((36 − n)/39)، حيث n هو رقم المقياس. لـ n = 4 يعطي 5.189 ملم. تحويل ذلك إلى دائرة يعطي 21.15 ملم². توجد أيضًا صيغة مباشرة: المساحة (مم²) = 0.012668 × 92^((36 - ن)/19.5)، وتُرجع نفس القيمة 21.15 مم². تصف كلتا القيمتين موصلًا دائريًا صلبًا مثاليًا. يمتلك موصل 4 AWG الذي تقطعت به السبل نفس المساحة الاسمية، على الرغم من أن قطره الخارجي المُقاس أكبر قليلاً بسبب التجديل. يتم حساب المناطق الاسمية من صيغة قطر AWG؛ يُظهر العمود الأخير حجم IEC القياسي الأقرب إلى كل قيمة. AWG المساحة الاسمية (مم²) قطر الموصل (مم) أقرب حجم IEC (مم²) 8 8.37 3.26 10 6 13.30 4.11 16 4 21.15 5.19 25 2 33.62 6.54 35 1 42.41 7.35 50 1/0 53.49 8.25 50 لاحظ نمط التقريب. تتصاعد الموصلات المترية بزيادات 1.5 و2.5 و4 و6 و10 و16 و25 و35 و50 مم²، لذا نادرًا ما تصل التحويلات إلى حجم مخزن. 4 AWG هي إحدى الحالات التي تكون فيها الفجوة واسعة بما يكفي لتكون مهمة: 21.15 مم² أصغر بحوالي 15 بالمائة من 25 مم² وحوالي 32 بالمائة أكبر من 16 مم². لماذا لا يتم قياس AWG وmm² بشكل خطي؟ AWG هو مقياس لوغاريتمي. كل ثلاث خطوات قياس تقلل مساحة المقطع العرضي إلى النصف أو تضاعفها، وكل ست خطوات تغيرها بعامل أربعة، وعشر خطوات تغيرها بعامل عشرة. الأحجام المترية خطية وثابتة، وبالتالي فإن النظامين يلتقيان فقط بالصدفة في نقاط معينة. والنتيجة العملية هي أن تحويل 4 AWG إلى mm² بضرب واحد لا ينجح أبدًا. القواعد الأساسية مثل طرح رقم ثابت أو ضرب المقياس تنتج أخطاء تصل إلى عشرات بالمائة عند الأحجام الأكبر، وهو بالضبط حيث تكون تكلفة هذا الخطأ أعلى. المنطقة هي أيضا ليست السعة. عادةً ما يتم إدراج الموصل النحاسي 4 AWG عند 85 أمبير تحت تصنيف موصل 75 درجة مئوية في NEC 310.16، لكن هذا الرقم يفترض عزلًا محددًا ودرجة الحرارة المحيطة وطريقة التثبيت. تستخدم جداول سعة IEC شروطًا مرجعية مختلفة، لذلك لا يمكن نسخ تصنيف كابل 25 مم² دون إعادة التحقق من طريقة التثبيت والتجميع وظروف الهواء أو التربة في الجدول القابل للتطبيق. ما الذي يتغير عند استبدال 25 مم² بـ 4 AWG؟ يبدو استبدال موصل مقاس 21.15 مم² بموصل مقاس 25 مم² بمثابة هامش أمان مجاني. ميكانيكيا، بل هو كابل مختلف. محتوى النحاس: حوالي 18 بالمائة زيادة في المقطع العرضي، وحوالي 18 بالمائة زيادة في الوزن لكل متر. مقاومة التيار المستمر: يبلغ قياس موصل النحاس 4 AWG حوالي 0.815 أوم/كم عند 20 درجة مئوية، في حين يبلغ موصل النحاس من الفئة 2 الذي تقطعت به السبل 25 مم² حوالي 0.727 أوم/كم، مما يقلل من انخفاض الجهد على المدى الطويل. القطر الخارجي: عادة ما يكون أكبر من 1 إلى 2 مم اعتمادًا على العزل والغلاف، مما يؤثر على تعبئة القناة وتحميل الصينية ونصف قطر الانحناء وحجم الغدة. النهايات: يجب أن تقبل العروات والكتل الطرفية وأطراف الكسارة الموصل الأكبر. تغطي العديد من الموصلات ذات التصنيف المزدوج كلا الحجمين، لكن إدخالات التضمين لا تفعل ذلك غالبًا. الاستبدال العكسي هو الذي يسبب الفشل. تركيب 16 مم² حيث يحدد الرسم 4 AWG يقطع المقطع العرضي بحوالي 24 بالمائة ويرفع المقاومة وفقًا لذلك، والذي يظهر على شكل انخفاض مفرط في الجهد عند الحمل، وفي ظل الخدمة المستمرة، كدرجات حرارة عزل أعلى من قيمة التصميم. إن فئة الجدائل والموصلات مهمة أكثر من العدد نادرًا ما يكون موصل 4 AWG صلبًا. عادةً ما يتم ربطها بـ 7 أو 19 أو 37 سلكًا، ويمكن لإصدارات كابلات اللحام أن تحمل مئات الخيوط الدقيقة من أجل المرونة. تصنف المواصفة القياسية IEC 60228 نفس التمييز: الفئة 1 الصلبة، والفئة 2 المجدولة، والفئة 5 المرنة والفئة 6 فائقة المرونة. وبالتالي يمكن أن يتصرف الكابلان المُعلن عنهما على أنهما "مكافئ 4 AWG" بشكل مختلف تمامًا. يعتبر الموصل من الفئة 2 مقاس 25 مم² قويًا بدرجة كافية للتركيب الثابت في الصواني والقنوات والدفن المباشر. تم تصميم موصل من الفئة 5 أو الفئة 6 من نفس المنطقة الاسمية للثني المتكرر ويحتاج إلى عروات أو حلقات تجعيد مصنفة للموصلات الدقيقة. قد تجتاز العروة الميكانيكية القياسية المشدودة على خيوط دقيقة اختبار المقعد وتخفف أثناء الخدمة. حيث يظهر ما يعادل 4 AWG و25 مم² يقع الحجم في شريط وسط مفيد: كبير بما يكفي لتيار جدي، وصغير بما يكفي لسحبه باليد. تشمل الواجبات النموذجية ما يلي: دوائر التغذية للوحات الفرعية ولوحات التوزيع يعمل شاحن EV من المستوى 2، حيث تتطلب دائرة 60 أمبير عادةً 4 AWG من النحاس كابلات البطاريات والعاكسات في أنظمة تخزين الطاقة أسلاك اللحام وسياط القوة المرنة سلاسل الطاقة الشمسية DC وتشغيل الموحد إلى العاكس يتم تغذية المحرك حيث يكون طول الكابل قصيرًا إلى متوسطًا الطول هو المتغير الذي يتجاوز الحجم في أغلب الأحيان. في وحدة تغذية 100 متر عند 60 أمبير في نظام 240 فولت، عادةً ما يحدد انخفاض الجهد بدلاً من السعة ما إذا كان الترتيب النهائي هو 4 AWG أو 2 AWG أو 35 مم². الكابلات الكهروضوئية المرنة أحادية النواة لاتصالات الطاقة الشمسية DC شاهد هذه الكابلات الكهروضوئية ذات التصنيف الخارجي عند التخطيط لعمليات تشغيل وحدة التيار المستمر إلى المجمع، مع النحاس المعلب المرن، وعزل XLPO وبنية مقاومة للهب خالية من الهالوجين. عرض المنتج → قائمة مرجعية للاختيار العملي قبل كتابة بديل متري على الطلب، تعمل عمليات التحقق هذه على حل معظم النزاعات: ابدأ من المتطلبات المحسوبة: تيار الحمل، ودرجة الحرارة المحيطة، والتجميع، وطريقة التثبيت، وانخفاض الجهد المسموح به. حدد الرقم الذي يحكم العقد: تعيين AWG، أو المساحة المحددة البالغة 21.15 مم²، أو أقرب حجم قياسي من IEC. اذكر الثلاثة على الرسم. تحقق من مقاومة الموصل بدلاً من المنطقة الاسمية، خاصة بالنسبة لموصلات الألومنيوم والإصدارات المرنة من الفئة 5. تأكد من أن العروات والغدد والكتل الطرفية ومداخل العلبة تقبل القطر الخارجي الجديد وفئة الجديل. تحقق من نظام العزل والغلاف: PVC للأعمال العامة ذات الجهد المنخفض، وXLPE حيث تكون هناك حاجة إلى درجات حرارة أعلى للموصل، والمركبات الخالية من الهالوجين منخفضة الدخان حيث يتم تحديد أداء الحريق. اطلب فئة الموصل ومركب العزل ومعيار اختبار اللهب كتابيًا مع عرض الأسعار. بالنسبة للمنشآت الثابتة ذات الجهد المنخفض، فهي أوسع دليل اختيار كابل الطاقة LV يعد هذا مفيدًا للتحقق من بيانات ومعايير الحجم قبل تقديم الطلب. كيفية ترتيب المكافئ المتري دون مفاجآت يقرأ وصف الشراء الذي يتجنب الغموض شيئًا مثل هذا: 0.6/1 كيلو فولت، موصل نحاسي 25 مم²، فئة 2 مجدولة وفقًا للمواصفة IEC 60228، معزول بـ XLPE، ومغلف بـ PVC، رباعي النواة، مثبطات اللهب. أضف مرجع AWG بين قوسين حتى يتمكن المفتش المتلقي من مطابقة المواصفات الأصلية عند الوصول. الألومنيوم يستحق عناية إضافية. يتميز الألومنيوم 4 AWG بمقاومة وسعة مختلفة عن النحاس، وعادةً ما يتم تحديد مكافئه المتري بـ 25 مم² أو 35 مم² اعتمادًا على التطبيق وتقييم الطرف. لا تخلط أبدًا المعدنين داخل طرف واحد بدون موصل ثنائي المعدن. إن العمل مع الشركة المصنعة التي تصنع كابلات الطاقة المعزولة وعائلات الأسلاك الثابتة الأصغر حجمًا يجعل من السهل توثيق البدائل، لأنه يمكن تأكيد فئة الموصل ومركب العزل ومعيار الاختبار من مصدر واحد. كابل شينيو على سبيل المثال، تنتج الشركة أسلاكًا وكابلات كهربائية منذ عام 1996 وحاصلة على شهادتي ISO 9001 وISO 14001، والتي تغطي الجودة والجانب البيئي لطلب الاستبدال وليس فقط المنطقة النحاسية. كابل طاقة XLPE PVC متعدد النواة 0.6/1 كيلو فولت للتركيب الثابت بالنسبة للتخطيط لاستبدال AWG إلى متري، قم بمراجعة هذا الكابل غير المدرع المكون من 2-5 قلوب مع موصلات نحاسية من الفئة 2 وعزل XLPE وغلاف PVC/ST2. عرض المنتج → يبلغ حجم سلك 4 AWG 21.15 مم²، و25 مم² هو الحجم المتري الذي يحل محله في معظم نطاقات الكابلات المخزنة. الاثنان قريبان بدرجة كافية للعديد من مغذيات الجهد المنخفض وبعيدان بما يكفي لتغيير القطر والوزن والمقاومة واختيار العروة وملء القناة. حدد المتطلبات المحسوبة أولاً، واكتب كلا التسميتين على الرسم، وتأكد من فئة الموصل والعزل قبل مغادرة الأسطوانة للمصنع. يمنع هذا التسلسل النتيجة الأكثر تكلفة في مشروع التحويل: كابل يناسب الجدول الزمني ولكن ليس المحطة الطرفية. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

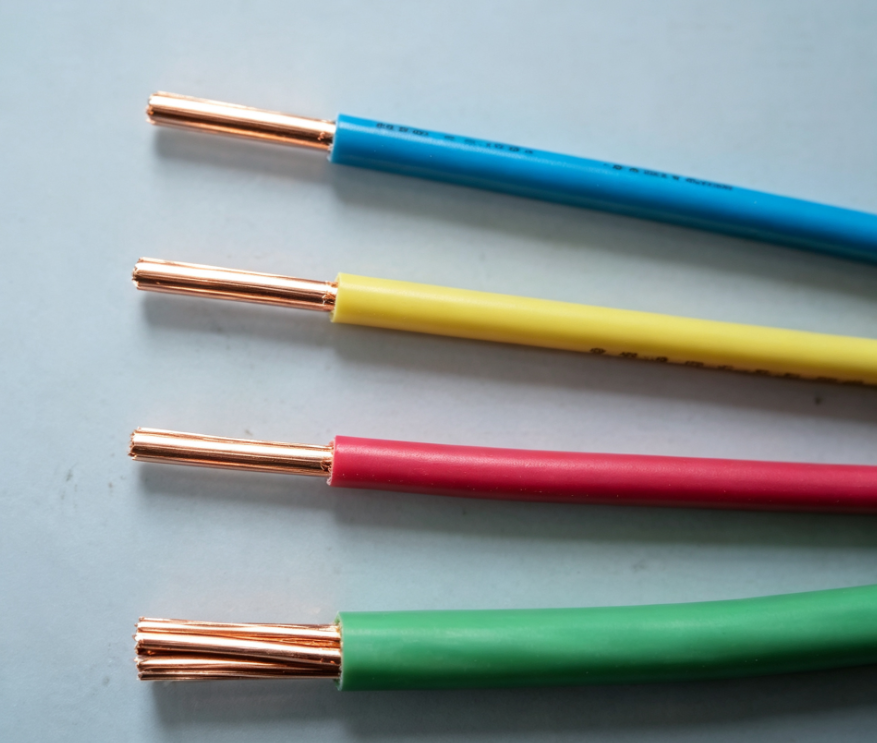

يقدم لك أحد المصممين رسمًا تخطيطيًا من سطر واحد: وحدة تغذية 100 أمبير، على بعد 150 قدمًا تقريبًا من اللوحة إلى وحدة السطح، ومزودة بثلاثة موصلات نحاسية رقم 3 THHN في EMT. يقوم شخص ما بفحص جدول السعة، ويرى 115 أ في عمود 90 درجة مئوية، ويسجل الخروج. وبعد مرور أشهر، أصبح الموصل أكثر دفئًا مما كان متوقعًا، وأصبح السؤال هو ما إذا كان الرقم 115 A هو الرقم الصحيح للاستخدام. عادة لم يكن الأمر كذلك، وليس من تلقاء نفسه. بالنسبة للنحاس رقم 3 THHN، فإن 115 A هو الحد الأعلى الذي يفترض نهايات بتصنيف 90 درجة مئوية عند كلا الطرفين، ودرجة حرارة محيطة تبلغ 30 درجة مئوية، ولا يزيد عن ثلاثة موصلات حاملة للتيار في مجرى السباق، ولا يوجد انحراف. عند فحصه مقابل التثبيت الحقيقي، يقع الرقم القابل للاستخدام عادةً بين 85 أمبير و100 أمبير، وغالبًا ما يدفع انخفاض الجهد على المدى الطويل التصميم إلى رقم 2 AWG قبل أن يحدث التيار. ومن هنا يأتي كل رقم. ما تقوله جداول السعة فعليًا لـ # 3 THHN THHN عبارة عن سلك بناء 600 فولت مع عزل لدن بالحرارة بدرجة حرارة 90 درجة مئوية وسترة من النايلون. تأتي سعتها من جدول NEC 310.16، الذي يسرد ثلاثة أعمدة لدرجة الحرارة لأن التيار المسموح به يعتمد على الموصل، والعزل، والنهايات معًا. النحاس والألومنيوم بنفس الحجم 3 AWG لا يحملان نفس التيار. سعة 3 AWG THHN لكل جدول NEC 310.16، استنادًا إلى 30 درجة مئوية للهواء المحيط وما لا يزيد عن ثلاثة موصلات حاملة للتيار في مجرى القناة. موصل عمود 60 درجة مئوية عمود 75 درجة مئوية عمود 90 درجة مئوية 3 AWG نحاس THHN/THWN-2 85 أ 100 أ 115 A 3 AWG ألومنيوم THHN/THWN-2 65 أ 75 أ 85 أ عمود 90 درجة مئوية ليس وعدًا؛ إنها نقطة البداية لتخفيض القدرة، ولا يمكن الوصول إليها إلا عندما يتم تصنيف كلا الطرفين على 90 درجة مئوية. في وحدة تغذية 100 أمبير، تكون القيمة الحاكمة دائمًا تقريبًا هي رقم 75 درجة مئوية، ولهذا السبب يقترن النحاس رقم 3 بشكل طبيعي مع قاطع 100 أمبير ولماذا يتم اقتباس 115 أمبير دون إرفاق شروطه. الإنهاءات تحدد السقف الحقيقي تحدد NEC 110.14(C) عمود درجة الحرارة الذي يمكنك استخدامه. بالنسبة للدوائر التي تم تصنيفها بـ 100 أمبير أو أقل، يجب أخذ سعة التيار من عمود 60 درجة مئوية ما لم يتم إدراج المعدات وتحديدها لدرجة حرارة أعلى. لماذا 75 درجة مئوية هو رقم العمل يتم وضع علامة على معظم اللوحات الحديثة، والقواطع المقولبة، وقطع الاتصال بموصلات تبلغ درجة حرارتها 75 درجة مئوية، وبالتالي يصبح عمود 75 درجة مئوية هو السقف العملي: 100 أمبير لـ #3 النحاس THHN. لا تزال قيمة 90 درجة مئوية مهمة، لأن خفض القدرة يبدأ من أعلى تصنيف للموصل، ويمتص موصل 90 درجة مئوية التصحيحات المحيطة والحزمة التي لا يستطيع موصل 75 درجة مئوية القيام بها. حيث تغير معدات 90 درجة مئوية الإجابة تم إدراج بعض أجهزة توصيل المفاتيح الكهربائية والمحركات الصناعية لموصلات تبلغ درجة حرارتها 90 درجة مئوية، وفي تلك الدوائر، يكون 115 أمبير بالكامل قابلاً للاستخدام بشكل قانوني بمجرد تطبيق خفض القدرة. الاختبار الموثوق به هو الملصق الموجود داخل العلبة: إذا كانت القراءة 75 درجة مئوية، فإن 115 أمبير غير متاح لك. Dering لدرجة الحرارة المحيطة وعدد الموصلات تطبق NEC 310.15 تصحيحين على القيمة الجدولية: عامل درجة الحرارة المحيطة وتعديل لأكثر من ثلاثة موصلات حاملة للتيار في قناة أو كابل. يتم حساب كلاهما من تصنيف 90 درجة مئوية لموصل THHN. المحيطة، 90 درجة مئوية موصل: 31-35 درجة مئوية، عامل 0.96؛ 36-40 درجة مئوية، 0.91؛ 41-45 درجة مئوية، 0.87؛ 46-50 درجة مئوية، 0.82. عدد الموصلات: 4-6 موصلات حاملة للتيار، 0.80؛ 7-9، 0.70؛ 10-20، 0.50. المحيطة، 75 درجة مئوية موصل: 0.94، 0.88، 0.82، و 0.75 عبر نفس النطاقات. خذ مجرى سباق على السطح بدرجة حرارة 40 درجة مئوية يحمل أربعة موصلات نحاسية رقم 3 تحمل تيارًا. من عمود 90 درجة مئوية، 115 أمبير × 0.91 × 0.80 = حوالي 84 أمبير. من عمود 75 درجة مئوية، وهو ما تتطلبه قاعدة الإنهاء عادةً، 100 أمبير × 0.88 × 0.80 = حوالي 70 أمبير. هذه الفجوة هي السبب الرئيسي لظهور موصلات 90 درجة مئوية على الأسطح الساخنة، وهي أيضًا سبب اقتباس 115 أمبير دون حساب تخفيض القيمة. مضلل: نفس الموصل يدعم تقريبًا 84 أمبير أو ما يقرب من 70 أمبير اعتمادًا على النهايات. انخفاض الجهد يقرر الحجم قبل أن تفعله السعة بعد ما يقرب من 100 قدم، عادةً ما يتم التحكم في انخفاض الجهد قبل حدوث السعة. يتمتع النحاس رقم 3 AWG بمقاومة للتيار المستمر تبلغ 0.245 أوم لكل 1000 قدم عند 75 درجة مئوية، والهبوط أحادي الطور يساوي ضعف هذه القيمة، مضروبًا في الطول أحادي الاتجاه، مضروبًا في التيار. عند 100 أمبير على ارتفاع 150 قدمًا، أي حوالي 7.4 فولت، أو 3.1% من مصدر 240 فولت، وهو بالفعل عند الحد الموصى به في الملاحظات على NEC 210.19(A). إن الارتقاء إلى النحاس رقم 2، عند 0.194 أوم لكل 1000 قدم، يقلل الانخفاض إلى 2.4% تقريبًا ويرفع سعة 75 درجة مئوية إلى 115 أمبير. على مسافة 150 قدمًا، غالبًا ما تكون زيادة الحجم الفردي هي القرار المهم، وليس توفر عمود 90 درجة مئوية. النحاس مقابل الألومنيوم #3 THHN الألومنيوم رقم 3 THHN أخف وزنًا وأرخص لكل قدم، ولكنه يحمل تيارًا أقل ويحتاج إلى أجهزة مختلفة. تم تصنيفه بـ 75 أمبير عند عمود 75 درجة مئوية و85 أمبير عند 90 درجة مئوية، لذا فإن وحدة التغذية المصنوعة من الألومنيوم 100 أمبير تحتاج إلى #1 AWG بدلاً من #3، مما يمحو الكثير من التوفير ويستهلك مساحة أكبر للقناة. الإنهاءات تستحق الاهتمام على قدم المساواة. يتطلب الألومنيوم عروات محددة للألمنيوم أو أجهزة AL9/CU9 ذات التصنيف المزدوج، ومركب مضاد للأكسدة على الألومنيوم العاري المصقول، وعزم دوران يصل إلى القيمة المختومة على العروة. يعد النحاس رقم 3 أكثر تسامحًا في أعمال التعديل التحديثي، حيث قد لا تكون العروات الموجودة ذات تصنيف مزدوج ومن الصعب جدولة إعادة الدوران بعد التدوير الحراري. حدود تعبئة وسحب القناة تشغل ثلاثة موصلات THHN رقم 3 حوالي 0.29 بوصة مربعة، والأرض المعزولة رقم 8 تجلب الحزمة إلى حوالي 0.33 بوصة مربعة مقابل بدل ملء 40% يبلغ حوالي 0.35 بوصة مربعة لـ 1 بوصة EMT. وهذا أمر قانوني، لكنه لا يترك مجالًا لدائرة مستقبلية، ولهذا السبب يصعد العديد من القائمين على التركيب إلى 1-1/4 بوصة. يتم فحص شد السحب ونصف قطر الانحناء وضغط الجدار الجانبي مقابل القيم المنشورة. ثلاثة أو أكثر من الانحناءات بزاوية 90 درجة في سحب واحد عادة ما تتطلب نقطة سحب، ويحد تصنيف درجة حرارة العزل من مدى صعوبة سحب الموصل قبل أن يتشوه الغلاف. عندما لا يتم إدارة المشروع من قبل NEC خارج أمريكا الشمالية، لا توجد THHN كفئة منتج، وتأتي السعة من IEC 60364-5-52 بدلاً من الجدول 310.16. يتم تحديد الموصلات بالمليمتر المربع، لذلك يقع موصل 3 AWG بين الأحجام القياسية 25 مم² و35 مم²، ويعتمد التيار المسموح به على الطريقة المرجعية: هواء حر، أو قناة على الحائط، أو مدفونة في الأرض. بالنسبة للنحاس بمساحة 25 مم² مع عزل PVC، تتراوح القيم المنشورة بين 95 أمبير و105 أمبير تقريبًا. لكن المنطق هو نفسه. يقوم السلك أحادي النواة المعزول بـ PVC بجهد 450/750 فولت بالمهمة التي تقوم بها THHN في لوحة أمريكا الشمالية، وهو ما دليل اختيار كابلات الجهد المنخفض يظهر عندما يسير عبر الحجم والمعايير جنبًا إلى جنب. كابل 450/750 فولت معزول بـ PVC لأسلاك البناء والمعدات مدخل مفيد للأسلاك الثابتة التقليدية ذات الجهد المنخفض، ودوائر الطاقة والإضاءة، وتوصيلات المعدات باستخدام كابل 450/750 فولت معزول بمادة PVC. عرض المنتج → بالنسبة لوحدات التغذية في نفس السوق، يغطي الكابل النحاسي/PVC/PVC 0.6/1 كيلو فولت نفس فئة الدوائر 100 A، مع خيارات التدريع والغربلة التي تتطلبها ظروف المسار عادةً. كابل طاقة غير مدرع متعدد النواة CU/PVC/PVC 0.6/1 كيلو فولت للمغذيات ذات الجهد المنخفض التي تحتاج إلى موصلات متعددة في مجموعة واحدة، مع عزل وغلاف PVC، مناسب للطرق المدفونة أو الأنبوبية أو الداخلية. عرض المنتج → خيارات البناء التي تدوم أكثر من رقم السعة إن ما يعادل هامش 90 درجة مئوية الذي يجعل THHN جذابًا يأتي من عزل XLPE بدلاً من عمود درجة الحرارة. تم تصنيف كابل XLPE المعزول بجهد 0.6/1 كيلو فولت لدرجة حرارة موصل تبلغ 90 درجة مئوية، لذلك فهو يحافظ على السعة القابلة للاستخدام بعد تصحيحات البيئة المحيطة والتجميع بنفس الطريقة. يقوم المصنعون بالبناء وفقًا لمعايير IEC وGB، بما في ذلك المعايير المعمول بها الشركة المصنعة للأسلاك والكابلات ، عادةً ما تقدم إنشاءات PVC و XLPE ضمن نفس برنامج 0.6 / 1 كيلو فولت. كابل غير مدرع متعدد النواة معزول بـ CU/XLPE/PVC 0.6/1 كيلو فولت XLPE للشبكات ذات الجهد المنخفض التي تتطلب موصلات متعددة، مع عزل XLPE بدرجة حرارة 90 درجة مئوية وغلاف PVC للتركيب الثابت الداخلي أو الخارجي في القنوات أو الدفن المباشر. عرض المنتج → في الأنفاق، والرافعات، وغيرها من الطرق الضيقة، تعمل المركبات الخالية من الهالوجين ومثبطات اللهب ومنخفضة الدخان على تغيير نتائج الحريق والسمية أكثر بكثير من تغييرها للسعة، وعادةً ما تكون عقوبة تخفيض التخفيض الصغيرة تستحق القبول. قائمة مرجعية للحجم رقم 3 THHN تأكد من تصنيف درجة حرارة الإنهاء داخل كل حاوية على طول المدى، وافترض 75 درجة مئوية ما لم يتم وضع علامة على خلاف ذلك. اقرأ السعات من العمود المطابق: 100 أمبير للنحاس رقم 3 عند 75 درجة مئوية، و115 أمبير عند 90 درجة مئوية. قم بعد الموصلات الحاملة للتيار وتطبيق عامل التعديل 0.80 أو 0.70 أو 0.50. قم بتطبيق عامل التصحيح المحيط على الموقع الأكثر سخونة الذي يمر عبره مجرى السباق. تحقق من انخفاض الجهد على طول الاتجاه الواحد الفعلي، وليس مسافة الخط المستقيم على الخطة. تحقق من ملء القناة ونصف قطر الانحناء وسحب الشد قبل الالتزام بـ EMT مقاس 1 بوصة. لا شيء من هذا يجعل #3 THHN خيارًا سيئًا؛ يجعلها واحدة محددة. ينطبق الرقم 115 A على مجموعة ضيقة من الشروط، ويغطي 100 A الحالة العادية مع نهايات 75 درجة مئوية، ويمكن أن يؤدي انخفاض الجهد أو انخفاض الجهد إلى انخفاض القيمة القابلة للاستخدام. إن تغيير الحجم وفقًا للشروط التي يمكنك التحقق منها، وليس من أعلى رقم في الجدول، هو ما يبقي وحدة التغذية ضمن تصنيفها طوال عمر التثبيت. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

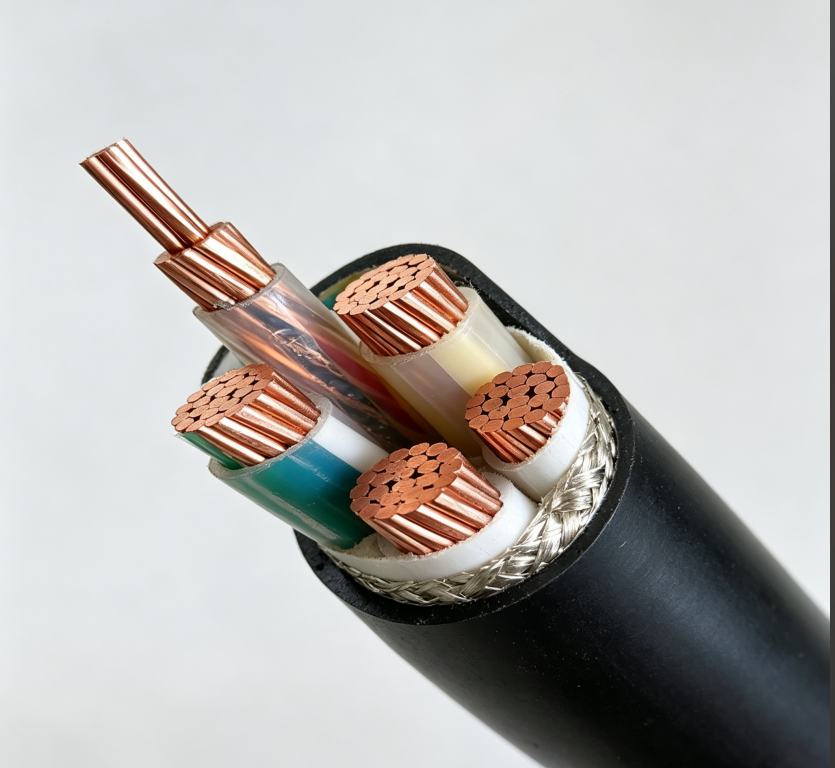

عندما ينشب حريق في مستشفى، أو محطة مترو، أو برج شاهق، لا يمكن لأنظمة السلامة أن تتوقف عن العمل ببساطة. تحتاج إضاءة الطوارئ إلى الطاقة، ويجب على مراوح الضغط في الدرج أن تستمر في تحريك الهواء، ويجب أن تحافظ مضخات الحريق على ضغط الماء، ويجب أن تظل حلقات إنذار الحريق نشطة لفترة كافية لتوجيه الإخلاء من طابق إلى طابق. تم تصميم كابل الطاقة المقاوم للحريق لمدة ساعتين لجعل ذلك ممكنًا: فهو يحافظ على تشغيل الدائرة النشطة لمدة تصل إلى 120 دقيقة أثناء تعرضها للهب المباشر والحرارة العالية والصدمات الميكانيكية ورذاذ الماء في كثير من الأحيان. الغرض من هذا الكابل ليس مقاومة الأضرار التي لحقت بالمواد الخاصة به، ولكن الحفاظ على استمرارية الدائرة بحيث تستمر معدات سلامة الحياة في القيام بعملها في اللحظة التي تشتد الحاجة إليها. ما هو كابل الطاقة المقاوم للحريق لمدة ساعتين؟ كابل الطاقة المقاوم للحريق لمدة ساعتين هو كابل طاقة يجب أن يحافظ على الاستمرارية الكهربائية لمدة 120 دقيقة على الأقل عند تعرضه لحريق متطور بالكامل. تصف "ساعتان" في الاسم وقت سلامة الدائرة تحت اللهب، وليس قدرة الكابل على مقاومة الاشتعال. عادةً ما يفقد الكابل المعزول PVC القياسي سلامة العزل خلال دقائق من الاتصال المباشر باللهب. حتى الكابلات التي تحمل علامة مثبطات اللهب لا تؤدي إلا إلى تقييد انتشار الحريق على طول مسار الكابل؛ لا يستمرون في حمل التيار بمجرد احتراق العزل. يستخدم الكابل الحقيقي المقاوم للحريق طبقات تشكل حاجزًا سيراميكيًا ثابتًا في النار، مما يبقي الموصلات منفصلة ويسمح للدائرة بالبقاء حية. يبدأ البناء الأكثر استخدامًا لهذا الواجب بشريط ميكا مقاوم للحريق ملفوف حول كل موصل. توجد طبقة عازلة XLPE أو EPR فوق الشريط، تليها طبقة مقاومة للهب وغلاف خارجي. في المباني المشغولة، يتم عادةً تحديد مركبات LSZH (منخفضة الدخان وصفر هالوجين) بحيث لا يمكن للكابل أن ينتج دخانًا كثيفًا أو غازات الهالوجين المسببة للتآكل أثناء الاحتراق. إن الجمع بين هذه الطبقات هو ما يمكّن الكابل من الاحتفاظ بتصنيف سلامة الدائرة الذي تم التحقق منه لمدة 120 دقيقة طوال فترة الخدمة الكاملة. كيف يتم اختبار تصنيف "ساعتين". إن تصنيف "ساعتين" ليس له معنى إلا عندما يكون مدعومًا باختبار موحد. الطرق الدولية الأكثر شهرة موجودة في سلسلة IEC 60331، التي تقوم بتقييم سلامة الدائرة عن طريق توصيل عينة من الكابل المباشر بدائرة مراقبة وتعريضها لهب غاز عند درجة حرارة محددة، عادةً ما بين 750 درجة مئوية و830 درجة مئوية، لفترة محددة تبلغ 90 أو 120 دقيقة. يتم تمرير العينة فقط إذا لم يسجل نظام المراقبة أي انقطاع طوال المدة. تطبق بعض الإصدارات أيضًا صدمة ميكانيكية أثناء اختبار اللهب، وتغطي الترتيبات المنفصلة تأثير رذاذ الماء من خراطيم مكافحة الحرائق. تعتبر BS 6387 من المواصفات الأخرى الشائعة، خاصة في المشاريع التي تتبع المعايير البريطانية أو معايير الكومنولث. فئاتها الرئيسية هي C (630 درجة مئوية لمدة 180 دقيقة)، W (اللهب ورذاذ الماء عند 650 درجة مئوية)، وZ (950 درجة مئوية لمدة 20 دقيقة)، وغالبًا ما يتم دمجها في متطلبات CWZ. عندما يطلب أحد المهندسين كابل طاقة مقاومًا للحريق لمدة ساعتين دون الرجوع إلى معيار محدد، فإنه عادةً ما يحتاج إلى نتيجة سلامة الدائرة لمدة 120 دقيقة بموجب اختبار IEC 60331 ذي الصلة، مع منتج تم اختباره شهادة مثبطات اللهب ومقاومة للحريق . وبغض النظر عن المعيار المطبق، فإن الكلمة الناقدة هي دليل موثق. كابل شينيو ، وهي شركة مصنعة تتمتع بما يقرب من ثلاثة عقود من الخبرة في إنتاج الأسلاك والكابلات، يمكنها توفير وثائق اختبار سلامة الدوائر لمجموعة الكابلات المقاومة للحريق الخاصة بها؛ يجب أن يطلب مهندسو المشروع دائمًا التقرير الذي يغطي الحجم الدقيق للموصل ومعدل الجهد والبناء المقترح. حيث يلزم وجود كابل طاقة مقاوم للحريق لمدة ساعتين يتم تحديد الكابلات المقاومة للحريق بتصنيف 120 دقيقة على الدوائر التي يجب أن تبقى على قيد الحياة بعد المراحل الأولى من الحريق. تشمل التطبيقات الشائعة ما يلي: المباني الشاهقة ومناطق التجمعات العامة: توريد أنظمة إنذار الحريق، وإضاءة الطوارئ، ومراوح سحب الدخان، ومصاعد الإطفاء، ومضخات الحريق. المستشفيات ومرافق الرعاية: توفير الطاقة لمعدات غرف العمليات، وأجهزة دعم الحياة والتنفس، وأنظمة إخلاء المرضى، ودوائر الإنذار. الأنفاق وأنظمة السكك الحديدية تحت الأرض: مراوح التهوية، ومضخات الصرف، وإضاءة المحطات، وأنظمة الاتصالات المستخدمة أثناء الإخلاء. المصانع الصناعية والبتروكيماوية: أنظمة الإغلاق في حالات الطوارئ، ومضخات إخماد الحرائق، وأجهزة العمليات التي يجب أن تظل نشطة أثناء وقوع الحادث. مراكز البيانات ومباني الاتصالات السلكية واللاسلكية: التبريد، وإخماد الحرائق، والأمن، والبنية التحتية للتحكم في الوصول التي تحمي الخوادم الحيوية ومعدات الشبكات. تواجه المنشآت الصناعية تحديًا إضافيًا: فالتغذية بالطاقة المقاومة للحريق لا تكفي إذا تعطلت دوائر التحكم والمراقبة في نفس الوقت. ولذلك يتم استخدام نفس بنية شريط الميكا في كابلات التحكم المقاومة للحريق، مما يسمح لمصدر الطاقة وحلقات التحكم المرتبطة به بالبقاء على قيد الحياة معًا في الحادث. كابل التحكم المعزول البلاستيكي المقاوم للحريق يحافظ كابل التحكم هذا على سلامة الدائرة أثناء الحرائق لدوائر الطاقة والإشارة، مما يضمن استمرار حلقات التحكم في مكافحة الحرائق في العمل عند بقاء تغذية الطاقة. عرض المنتج → عادةً ما تحدد الرموز المحلية الدوائر التي تحتاج إلى تصنيف مدته 120 دقيقة وأيها تحتاج إلى 60 أو 90 دقيقة فقط. يمكن أن يعتمد المتطلب على ارتفاع المبنى، وحمولة الساكن، واستراتيجية الإخلاء، ووجود نظام الرش الآلي، لذلك يجب مراجعة الكود المطبق قبل إصدار الجدول النهائي للكابلات. مثبطات اللهب مقابل مقاومة الحرائق: اعرف الفرق غالبًا ما يتم خلط المصطلحين "مثبطات اللهب" و"مقاوم للحريق" في نفس الجملة، لكنهما يصفان سلوكًا مختلفًا تمامًا للكابل. ويلخص الجدول أدناه الاختلافات الرئيسية. الاختلافات الرئيسية بين الكابلات المقاومة للحريق والكابلات المقاومة للحريق. مميزة كابل مثبطات اللهب كابل مقاوم للحريق لمدة ساعتين الغرض الأساسي يمنع انتشار اللهب على طول مسار الكابل يحافظ على استمرارية الدائرة أثناء الحريق معيار الاختبار النموذجي إيك 60332 إيك 60331 / بي إس 6387 تظل الدائرة عاملة في حالة الحريق لا؛ يتحلل العزل بسرعة نعم، للمدة المقدرة البناء النموذجي PVC/XLPE مع إضافات مثبطة للهب شريط ميكا، عازل للحرارة، غلاف LSZH تطبيق مشترك الأسلاك العامة للمبنى وصواني الكابلات دوائر سلامة الحياة وإمدادات الطوارئ يعد الكابل المقاوم للهب جزءًا مهمًا من استراتيجية مكافحة الحرائق لأنه يقلل من حمل الوقود ويمنع انتقال الحريق على طول مسارات الكابلات. لكنها لا تستطيع تشغيل مروحة استخراج الدخان أثناء اشتعال النار. إذا كانت الكابلات المقاومة للهب فقط هي التي تغذي دوائر الطوارئ، فقد تصبح هذه الدوائر مظلمة خلال دقائق قليلة من بدء الحريق. اختيار كابل طاقة مقاوم للحريق لمدة ساعتين إن اختيار الكابل المناسب لتقييم مقاومة الحريق لمدة 120 دقيقة يتجاوز مجرد التأكد من ظهور الكلمات "مقاوم للحريق" في ورقة البيانات. يجب أن تكون النقاط الواردة أدناه جزءًا من أي مراجعة للمواصفات. التحقق من أدلة الاختبار: اطلب تقريرًا يوثق نتيجة سلامة الدائرة لمدة 120 دقيقة لحجم الكابل الدقيق ومعدل الجهد والإنشاء قيد النظر. تطابق فئة الجهد: لا يمكن افتراض أن الكابل الذي يمر عند 450/750 فولت يحمل نفس التصنيف عند 6/10 كيلو فولت أو أعلى. حدد كبلًا تكون نتائج اختباره مساوية لجهد النظام الفعلي أو أعلى منه. اتخاذ قرار بشأن الحماية الميكانيكية: في المناطق المعرضة للصدمات، حدد أسلاك الفولاذ أو الشريط الفولاذي فوق الطبقات المقاومة للحريق. التحقق من حدود الدخان والهالوجين: تتطلب المساحات المشغولة عادةً مواد LSZH لإبقاء طرق الإخلاء مرئية والهواء أقل سمية. النظر في المواد الموصلة: يُفضل النحاس بشكل عام للدوائر المقاومة للحريق لأن نهاياته تظل مستقرة تحت التدوير الحراري والاهتزاز. بالنسبة للدوائر الفرعية النهائية ذات الجهد المنخفض، تستخدم الأسلاك المعزولة المقاومة للحريق المصنفة بـ 450/750 فولت نفس حماية شريط الميكا في بنية أكثر إحكاما. إنها الخيار المعتاد لتغذية أجهزة سلامة الحياة الفردية مثل مصابيح الطوارئ ونقاط الاتصال اليدوية ولوحات إنذار الحريق الصغيرة. كابلات الأسلاك البلاستيكية المعزولة المقاومة للحريق والمقاومة للهب يعمل هذا السلك المقاوم للحريق 450/750 فولت على تغذية أجهزة سلامة الحياة الفردية مثل مصابيح الطوارئ ولوحات الإنذار، مع حماية شريط الميكا لسلامة الدائرة أثناء الحريق. عرض المنتج → التثبيت له تأثير كبير على الأداء مثل الكابل نفسه. يجب دعم الكابلات المقاومة للحريق على فترات منتظمة بمرابط معدنية، وفصلها عن الكابلات غير المقاومة للحريق بحيث لا يؤدي الحريق في إحدى الدرج إلى انقطاع إمدادات الطوارئ، ويجب إغلاقها عند كل جدار وأرضية يتم اختراقها بأنظمة إيقاف الحريق المختبرة. يكون تصنيف الساعتين ذا معنى فقط إذا كان المسار المثبت بالكامل يمكنه تحمل نفس التعرض للحريق. من الأفضل اتخاذ قرار تحديد كابل طاقة مقاوم للحريق لمدة ساعتين أثناء التصميم، وليس بعد أن يكشف الحادث عن رابط ضعيف في مسار الطاقة في حالات الطوارئ. يكون الطريق من المواصفات إلى التثبيت واضحًا ومباشرًا عندما تكون الأساسيات واضحة: تحديد دور الدائرة، والتحقق من رمز البناء المطبق، وطلب وثائق اختبار يمكن التحقق منها لمدة 120 دقيقة، والتأكد من أن طريقة إنشاء الكابل وتركيبه تتوافق مع البيئة. لا يعد كابل الطاقة المقاوم للحريق لمدة ساعتين ميزة فاخرة؛ إنها حماية حاسمة للأشخاص والممتلكات والعمليات الحيوية خلال الدقائق الأكثر أهمية. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

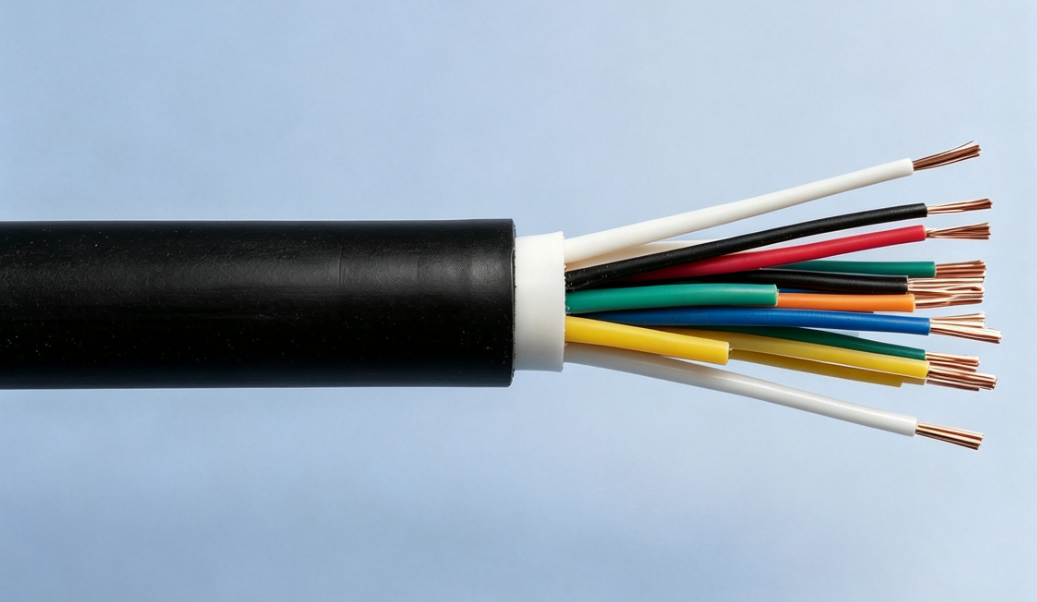

كم عدد الامبير يمكن أ سلك نحاسي 2/0 أوغ تحمل؟ في ظل الظروف الأساسية لجدول NEC 310.16، يتمتع الموصل النحاسي 2/0 AWG بسعة تبلغ 145 أمبير عند 60 درجة مئوية، 175 أمبير عند 75 درجة مئوية، أو 195 أمبير عند 90 درجة مئوية . ومع ذلك، هذه القيم ليست الحدود الحالية العالمية. تعتمد السعة القابلة للاستخدام على عزل الموصل، وتقييمات انتهاء المعدات، ودرجة الحرارة المحيطة، وتجميع الموصلات، وخصائص الحمل. يشرح هذا الدليل العوامل الرئيسية التي يجب على المهندسين والمشترين مراعاتها عند اختيار الموصلات النحاسية 2/0 AWG لمشاريع توزيع الطاقة. 1. 2/0 AWG مخطط سعة الأسلاك النحاسية يحتوي الموصل النحاسي 2/0 AWG، والمسمى أيضًا 00 AWG، على مساحة مقطعية معدنية اسمية تبلغ تقريبًا 67.4 ملم² . تنطبق القيم التالية في ظل الظروف الأساسية لجدول NEC 310.16: درجة الحرارة المحيطة 30 درجة مئوية (86 درجة فهرنهايت)، وليس أكثر من ثلاثة موصلات حاملة للتيار، والتركيب ضمن نطاق الجدول. تصنيف درجة حرارة العزل سعة نحاسية 2/0 AWG 60 درجة مئوية 145 أ 75 درجة مئوية 175 أ 90 درجة مئوية 195 أ المرجع: جدول NEC 310.16. يعتمد العمود القابل للتطبيق على عزل الموصل وقيود درجة حرارة المعدات. على سبيل المثال، الموصل ذو التصنيف 90 درجة مئوية لا يحتوي تلقائيًا على سعة دائرة قابلة للاستخدام تبلغ 195 أمبير. 2. لماذا لا يعني العزل 90 درجة مئوية دائمًا 195 أ بموجب NEC 110.14(C)، يجب أن يأخذ اختيار الموصل في الاعتبار درجات الحرارة الخاصة بنهايات الأجهزة المتصلة. فكر في التثبيت باستخدام: موصلات نحاسية 2/0 AWG. عزل بدرجة حرارة 90 درجة مئوية. نهايات المعدات بتصنيف 75 درجة مئوية. 30 درجة مئوية درجة الحرارة المحيطة. ثلاثة الموصلات الحاملة للتيار. على الرغم من أن الموصل لديه سعة أساسية تبلغ 90 درجة مئوية تبلغ 195 أمبير، إلا أن حدود الإنهاء المطبقة عند 75 درجة مئوية تقيد السعة القابلة للاستخدام إلى 175 ألف في ظل هذه الظروف . لا يزال من الممكن استخدام سعة 90 درجة مئوية كنقطة بداية لتصحيح درجة الحرارة المحيطة المسموح بها وحسابات تعديل عدد الموصلات. يجب بعد ذلك التحقق من القيمة الناتجة مقابل قيود الإنهاء المعمول بها. النقطة الرئيسية: تحقق دائمًا من تصنيف العزل وتصنيف إنهاء المعدات قبل اختيار الموصل. 3. تحجيم الحمل المستمر تحدد NEC الحمل المستمر بأنه الحمل الذي من المتوقع أن يستمر فيه الحد الأقصى للتيار لمدة ثلاث ساعات أو أكثر. بالنسبة للعديد من تطبيقات وحدات التغذية والدوائر الفرعية التقليدية، يجب مراعاة حجم الموصل 125% من الحمل المستمر بالإضافة إلى 100% من الحمل غير المستمر ، مع مراعاة الاستثناءات المعمول بها. مثال: 175 تحميل مستمر افترض: الحمل المستمر: 175 أ. الموصلات النحاسية. 75 درجة مئوية الإنهاءات. 30 درجة مئوية درجة الحرارة المحيطة. لا توجد عوامل تصحيح أو تعديل إضافية. سعة الموصل المطلوبة: 175 أ × 1.25 = 218.75 أ حجم موصل النحاس 75 درجة مئوية Base Ampacity 2/0 AWG 175 أ 3/0 أوغ 200 أ 4/0 ايه دبليو جي 230 أ في ظل هذه الافتراضات، لا يلبي النحاس 2/0 AWG و3/0 AWG متطلبات 218.75 A المحسوبة. A موصل نحاسي 4/0 AWG يلبي متطلبات السعة التوضيحية هذه قبل أي عوامل تصحيح أو تعديل إضافية. يجب أن يتوافق اختيار الموصل النهائي وحماية التيار الزائد مع أحكام NEC ومتطلبات المعدات المعمول بها. 4. درجة الحرارة المحيطة وخفض الموصلية تفترض السعات الأساسية لجدول NEC 310.16 درجة حرارة محيطة تبلغ 30 درجة مئوية. قد تتطلب درجات الحرارة المحيطة المرتفعة والتركيبات التي تحتوي على أكثر من ثلاثة موصلات حاملة للتيار تصحيحًا أو تعديلًا للسعة. مثال: درجة الحرارة المحيطة 50 درجة مئوية بالنسبة للنحاس 2/0 AWG عند درجة حرارة محيطة 50 درجة مئوية: تصنيف العزل الحساب السعة المصححة 75 درجة مئوية 175 أ × 0.75 131.25 أ 90 درجة مئوية 195 أ × 0.82 159.9 أ عوامل التصحيح مأخوذة من جدول NEC 310.15(B)(1). إذا كان الموصل ذو التصنيف 90 درجة مئوية متصلاً بنهايات ذات تصنيف 75 درجة مئوية، فإن القيمة المصححة البالغة 159.9 أمبير تكون أقل من حد الإنهاء 175 ألف. في ظل هذه الظروف المعلنة، فإن السعة القابلة للاستخدام هي بالتالي 159.9 أ ، قبل أي عوامل تعديل إضافية. أكثر من ثلاثة الموصلات الحاملة للتيار في حالة تطبيق NEC 310.15(C)(1)، قد تؤدي عوامل تعديل عدد الموصلات إلى تقليل السعة بشكل أكبر. على سبيل المثال، تتطلب الموصلات الحاملة للتيار الخمسة عمومًا عامل تعديل بنسبة 80% وفقًا لشروط الجدول المعمول بها. بالنسبة للنحاس 2/0 AWG مع عزل 90 درجة مئوية: 195 أ × 0.80 = 156 أ يجب أن تفي السعة النهائية القابلة للاستخدام أيضًا بحدود الإنهاء المعمول بها وأي تصحيحات أخرى مطلوبة. 5. الأسئلة الشائعة حول النحاس 2/0 AWG هل تم تصنيف النحاس 2/0 AWG لـ 175 أمبير؟ نعم. في ظل الظروف الأساسية لجدول NEC 310.16، يمتلك النحاس 2/0 AWG سعة تبلغ 175 أمبير في عمود 75 درجة مئوية. قد تكون السعة الفعلية القابلة للاستخدام أقل اعتمادًا على ظروف التثبيت. هل يمكن استخدام النحاس 2/0 AWG في وحدة تغذية 200 أمبير؟ ليس تلقائيا. يجب أن يفي الموصل بحساب الحمل المطبق وقيود درجة الحرارة وعوامل التصحيح ومتطلبات حماية التيار الزائد. لا ينبغي تحديد موصل نحاسي 2/0 AWG لوحدة تغذية 200 أمبير فقط لأن سعة قاعدة 90 درجة مئوية هي 195 أمبير. هل 2/0 AWG هو نفس 70 مم²؟ لا. تبلغ المساحة المعدنية الاسمية 2/0 AWG حوالي 67.4 مم². الموصل الذي يبلغ حجمه 70 مم² هو حجم اسمي مختلف يستخدم بشكل شائع في المواصفات المستندة إلى IEC. ولا ينبغي التعامل مع الاثنين على أنهما قابلان للتبديل دون التحقق من الموصل المطبق ومتطلبات المشروع. 6. اطلب عرض أسعار من Xinyu Cable تقوم شركة Xinyu Cable بتصنيع كابلات الطاقة ذات الجهد المنخفض والمتوسط لتوزيع المرافق والمرافق الصناعية ومشاريع البنية التحتية والطاقة المتجددة. للاستفسارات الدولية المتعلقة بأحجام موصلات AWG، يرجى تقديم: حجم الموصل والمواد المطلوبة. نوع العزل وتصنيف الجهد. عدد الموصلات وبناء الكابلات. معيار المنتج المطبق. طول الكابل المطلوب أو فاتورة الكميات (BOQ). اتصل بـ Xinyu Cable للمراجعة الفنية وعروض الأسعار. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

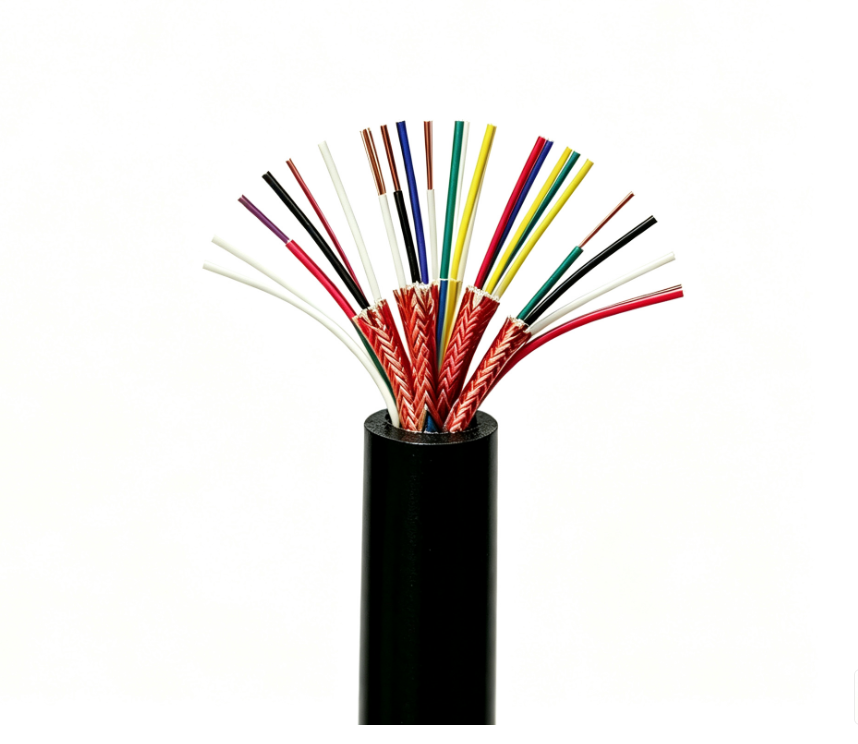

ما هو 0.75 ملم² في AWG؟ يقع موصل 0.75 مم² بين 18 ايه دبليو جي و19 أوغ في منطقة المقطع العرضي الاسمية. يبلغ حجم 18 AWG الشائع الاستخدام حوالي 0.823 مم²، بينما يبلغ حجم 19 AWG حوالي 0.653 مم². لأغراض الشراء، 18 AWG هو مرجع قريب مفيد ولكنها ليست مكافئة تمامًا لـ 0.75 مم². لا ينبغي استبدال الحجمين دون التحقق من مواصفات الكابل المطبقة وبناء الموصل ومتطلبات الإنهاء. يشرح هذا الدليل كيفية مقارنة أحجام 0.75 مم² وأحجام AWG عند اختيار كابلات التحكم وكابلات الأجهزة والكابلات الكهربائية الأخرى ذات المقطع الصغير. 1. مخطط تحويل 0.75 مم² إلى AWG تستخدم مواصفات الكابلات المستندة إلى IEC عادةً مساحة المقطع العرضي للموصل الاسمي بالملليمتر المربع. تستخدم مواصفات أمريكا الشمالية عادةً مقياس الأسلاك الأمريكية (AWG). يقارن الجدول التالي أحجام الموصلات ذات الصلة: حجم الموصل منطقة المقطع العرضي الاسمية القطر التقريبي للموصل الصلب 19 AWG 0.653 ملم² 0.912 ملم 0.75 ملم² 0.750 ملم² 0.977 ملم 18 AWG 0.823 ملم² 1.024 ملم ملحوظة: يتم حساب الأقطار من مساحة المقطع العرضي المعدني للحصول على موصل دائري صلب مثالي. تعتمد أبعاد الموصلات المجدولة الفعلية على البناء. على الرغم من أن 19 AWG أقرب قليلاً إلى 0.75 مم² من حيث مساحة المقطع العرضي، فإن 18 AWG هو حجم مرجعي أكثر شيوعًا في العديد من مواصفات الكابلات والمكونات في أمريكا الشمالية. قاعدة الاختيار: يتم تحديد 0.75 ملم² عندما يتطلب المشروع 0.75 ملم². حدد 18 AWG عندما يتطلب المشروع 18 AWG. لا تقم بتغيير حجم الموصل المحدد بناءً على مخطط التحويل وحده. 2. فئة الموصل مهمة حجم الموصل لا يصف مرونة الموصل. تصنف المواصفة IEC 60228 الموصلات وفقًا لبنيتها. تشمل الفئات ذات الصلة ما يلي: إيك 60228 فئة الوصف العام تطبيق نموذجي الفئة 1 موصل صلب الأسلاك الثابتة حيثما يسمح بها معيار الكابل الفئة 2 موصل الذين تقطعت بهم السبل تركيب كابلات الطاقة والتحكم الثابتة الفئة 5 موصل مجدولة مرنة التحكم المرن وأسلاك المعدات الفئة 6 موصل مجدول فائق المرونة التطبيقات التي تتطلب مرونة أكبر للموصل تعتمد ملاءمة الكابل الكامل للحركة المتكررة أو سلاسل السحب أو الروبوتات على تصميمه العام، وليس على فئة الموصل وحدها. قد يكون للموصل من الفئة 5 بمساحة 0.75 مم² والموصل المجدول 18 AWG مساحات مقطعية اسمية مماثلة ولكن بنيات ومرونة مختلفة. عند استبدال كابل بآخر، تحقق من كليهما حجم الموصل والبناء . 3. المقاومة وانخفاض الجهد تؤثر مقاومة الموصل على انخفاض الجهد، خاصة في دوائر التحكم الطويلة ذات الجهد المنخفض. بالنسبة لدائرة تيار مستمر ذات سلكين، يجب أن يتضمن الحساب كلا من أطوال الموصلات الصادرة والراجعة. مثال: دائرة التحكم 24 فولت تيار مستمر افترض: حجم الموصل: 0.75 مم² نحاس. طول الكابل أحادي الاتجاه: 50 م. إجمالي طول حلقة الموصل: 100 م. الحمل الحالي: 1 أ. مقاومة الموصل المفترضة: 26 أوم/كم عند 20 درجة مئوية. انخفاض الجهد التقريبي: ΔV = أنا × ص × ل ΔV = 1 أ × 26 أوم/كم × 0.1 كم = 2.6 فولت وهذا يمثل تقريبا 10.8% من جهد 24 فولت . يوضح المثال لماذا قد يحتاج الموصل المناسب لدائرة تحكم قصيرة إلى مزيد من التقييم لتشغيل كابل أطول. يجب أن تستخدم حسابات التصميم الفعلية مقاومة الموصل المطبقة ودرجة حرارة التشغيل وترتيب الدائرة ومتطلبات جهد المعدات. 4. هل يمكن لكابل 0.75 مم² استخدام 18 محطة AWG؟ ليس تلقائيا. يجب أن تكون المحطات الطرفية والحلقات وأدوات العقص مناسبة لل حجم الموصل الفعلي والبناء . لا ينبغي افتراض أن المحطة التي تحمل علامة 18 AWG تقبل كل موصل بقطر 0.75 مم². يعتمد التوافق على نطاق الموصل المحدد من قبل الشركة المصنعة للمحطة، وبناء الجدائل المسموح به وطريقة الإنهاء المعتمدة. بالنسبة للوحات التحكم المعتمدة على IEC، يتم استخدام الحلقات ذات الحجم 0.75 مم² بشكل شائع عند الاقتضاء. بالنسبة للمعدات الموجودة في أمريكا الشمالية، استخدم المحطات الطرفية وطرق الإنهاء التي تسمح بها تعليمات المعدات المعمول بها ومتطلبات المنتج. عند العمل مع موصلات مرنة من الفئة 5 أو الفئة 6: تحقق من أن المحطة تقبل بناء حبلا الموصل. تحقق من نطاق حجم الموصل المسموح به من قبل الشركة المصنعة. استخدم أداة العقص المحددة وقم بالموت حيثما أمكن ذلك. استخدم الحلقات حيثما يكون ذلك مطلوبًا أو مسموحًا به من قبل الشركة المصنعة للمحطة. لا تحدد محطة طرفية فقط لأن مخطط تحويل AWG يحدد 18 AWG كحجم قريب. 5. التطبيقات النموذجية لكابل 0.75 مم² عادةً ما يتم تحديد موصل بقطر 0.75 مم² في كابلات التحكم والمعدات ذات المقطع الصغير. تشمل التطبيقات النموذجية ما يلي: التطبيق متطلبات الكابل المشترك دوائر التحكم الصناعية كابل تحكم متعدد النواة اتصالات PLC والتتابع أسلاك تحكم مرنة أجهزة الاستشعار والأجهزة كابل إشارة مفحوص أو غير مفحوص اتصالات المعدات كابل مرن متعدد النواة لوحات التحكم الموصلات المختارة لتصميم اللوحة المعمول بها يعتمد الكابل الصحيح على أكثر من حجم الموصل. يجب على المشترين أيضًا تحديد معدل الجهد الكهربي والمواد العازلة وعدد النوى والغربلة وبناء الغلاف ومعيار المنتج المطبق. يجب التحقق من تيار التشغيل المقصود وطريقة التثبيت وجهاز الحماية وانخفاض الجهد أثناء التصميم الكهربائي. 6. دليل الاختيار السريع متطلبات المشروع نهج المواصفات الموصى بها يحدد مشروع IEC 0.75 ملم² احتفظ بـ 0.75 مم² وتأكد من فئة الموصل يحدد مشروع أمريكا الشمالية 18 AWG احتفظ بـ 18 AWG وتأكد من بناء الكابل المطلوب تم اقتراح كابل IEC كبديل لمجموعة العمل المخصصة (AWG). التحقق من الاستبدال مقابل مواصفات المشروع سيتم توصيل الكابل بالمحطات الموجودة تأكد من توافق الموصل الفعلي والمحطة الطرفية دائرة تحكم طويلة 24 فولت تيار مستمر حساب انخفاض الجهد باستخدام مسار الدائرة الكاملة المبدأ الأساسي بسيط: مرجعية مرجعية لأحجام الموصلات للاتصالات، مع التحقق من استبدال الكابلات لأغراض الهندسة والمشتريات. طلب عرض أسعار لكابل التحكم تقوم شركة Xinyu Cable بتصنيع كابلات التحكم وكابلات الطاقة ذات الجهد المنخفض والمتوسط للمشاريع الصناعية ومشاريع البنية التحتية. للاستفسار عن كابل التحكم، يرجى تقديم: حجم الموصل المطلوب والفئة. عدد النوى. تصنيف الجهد والمواد العازلة. متطلبات الفحص أو الدروع، إن وجدت. معيار المنتج المطبق. الكمية المطلوبة أو فاتورة الكميات (BOQ). اتصل بـ Xinyu Cable لمراجعة مواصفات الكابل وعرض الأسعار. .article-section table { display: table!important; }.article-section thead { display: table-header-group!important; }.article-section tbody { display: table-row-group!important; }.article-section tr { display: table-row!important; }.article-section th { display: table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; }.article-section td { display: table-cell!important; border:1px solid #cccccc; padding:8px; }.article-section caption { caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; }.article-section ol { margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; }.article-section ul { margin-bottom:12px; list-style-type:disc; list-style-position:inside; }.article-section li { list-style:inherit; font-size:16px; margin-bottom:6px; }.article-section h2 { font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; }.article-section h3 { font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; }.article-section p { font-size:16px!important; margin-bottom:12px; } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

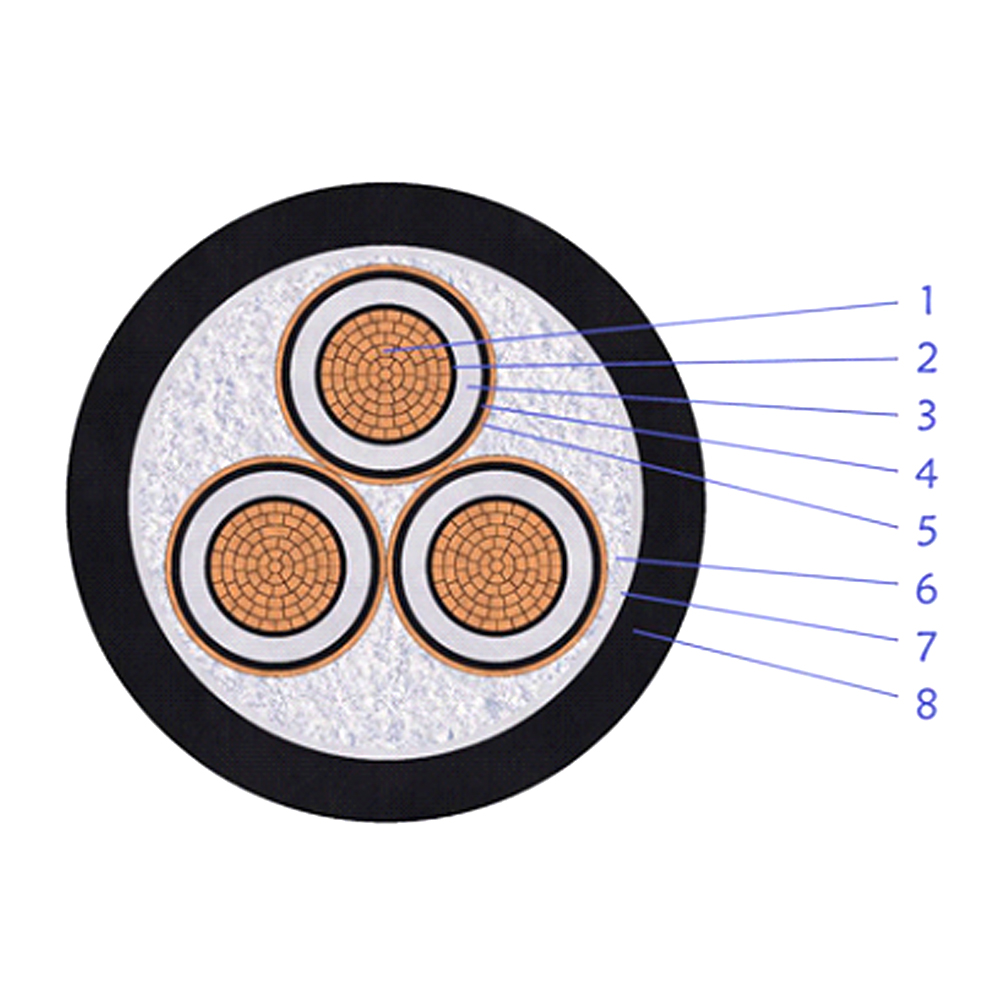

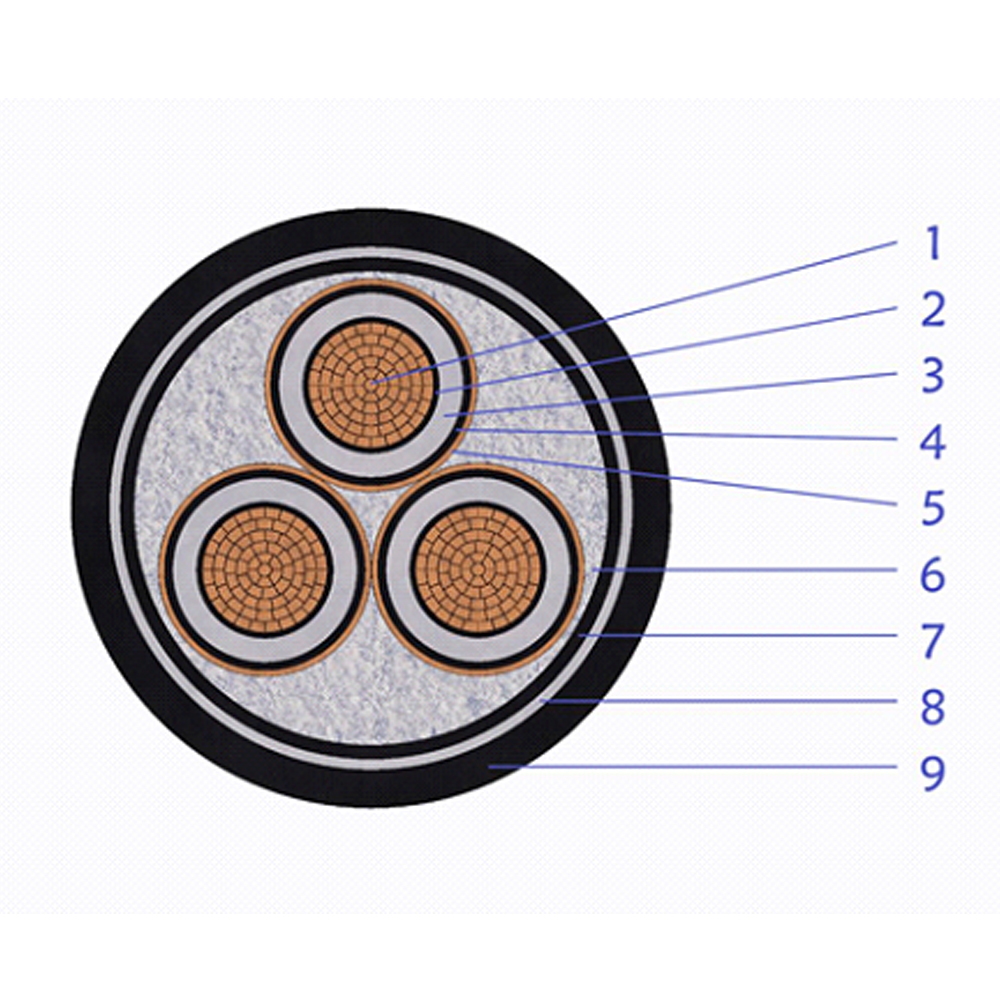

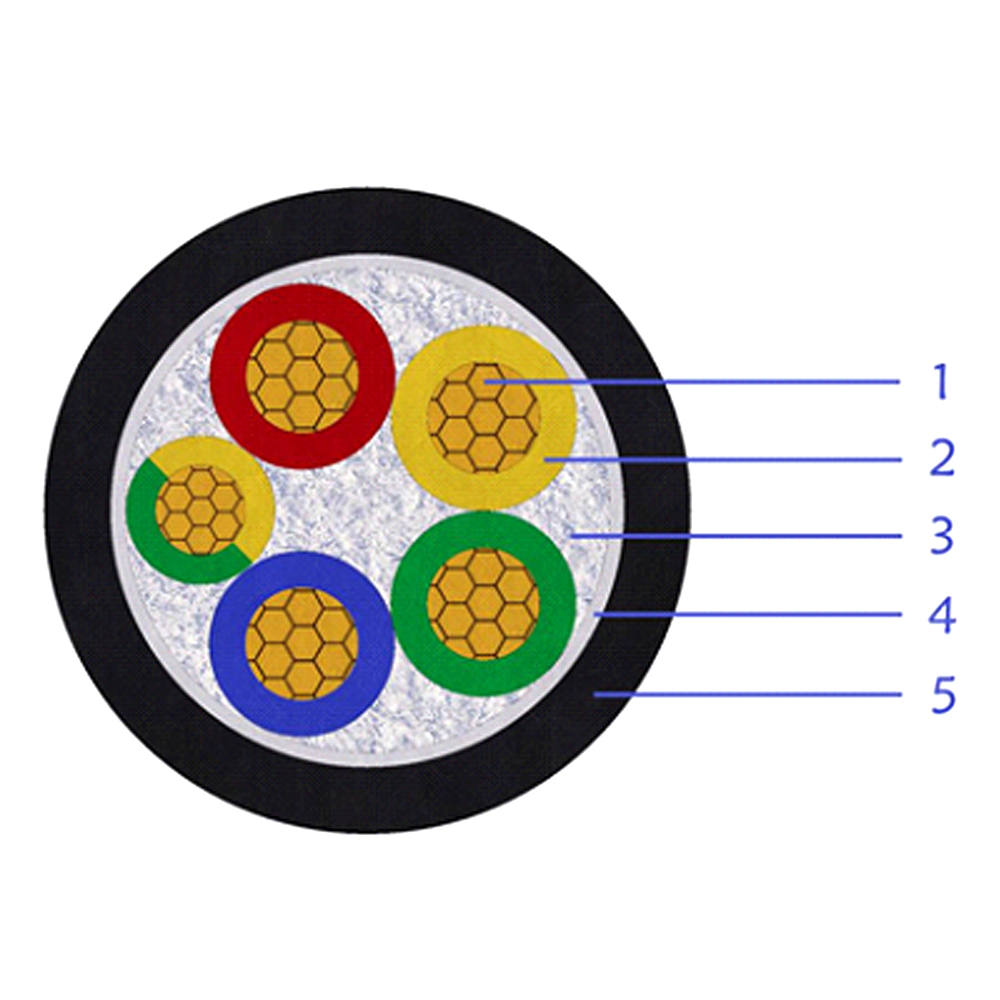

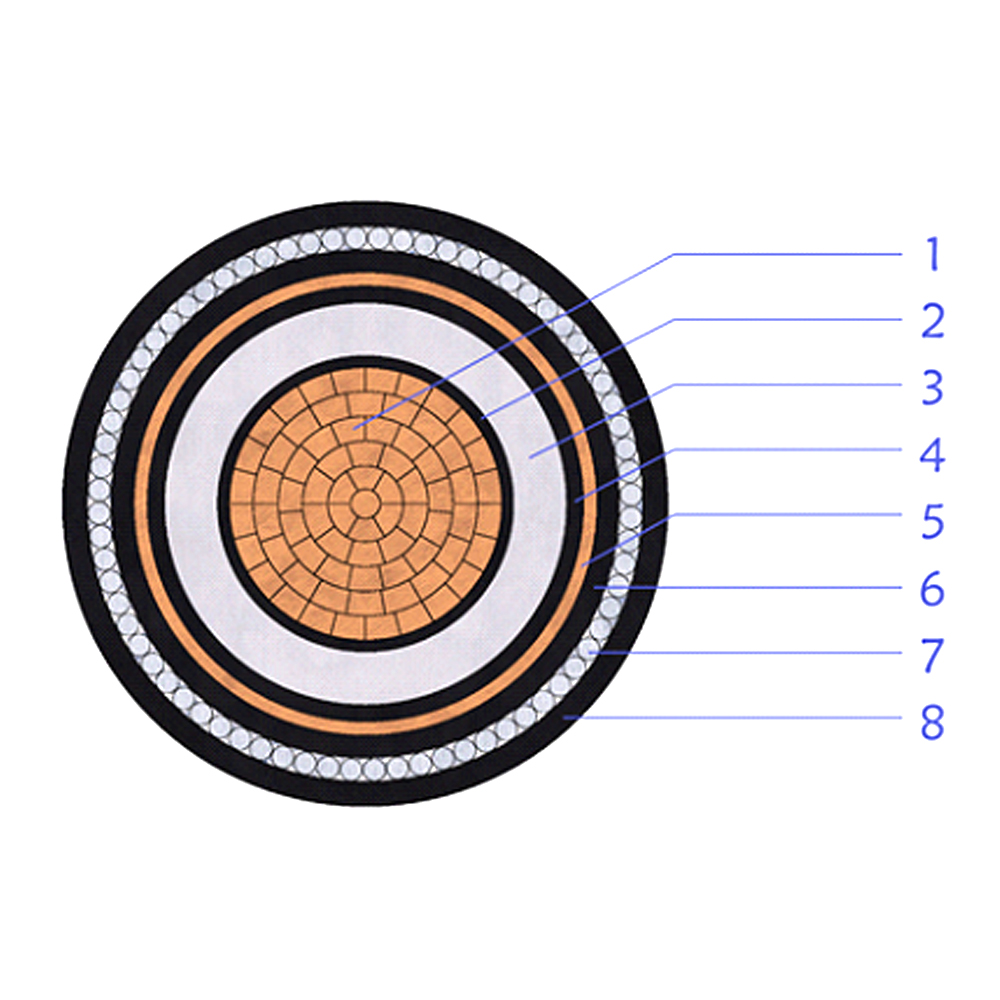

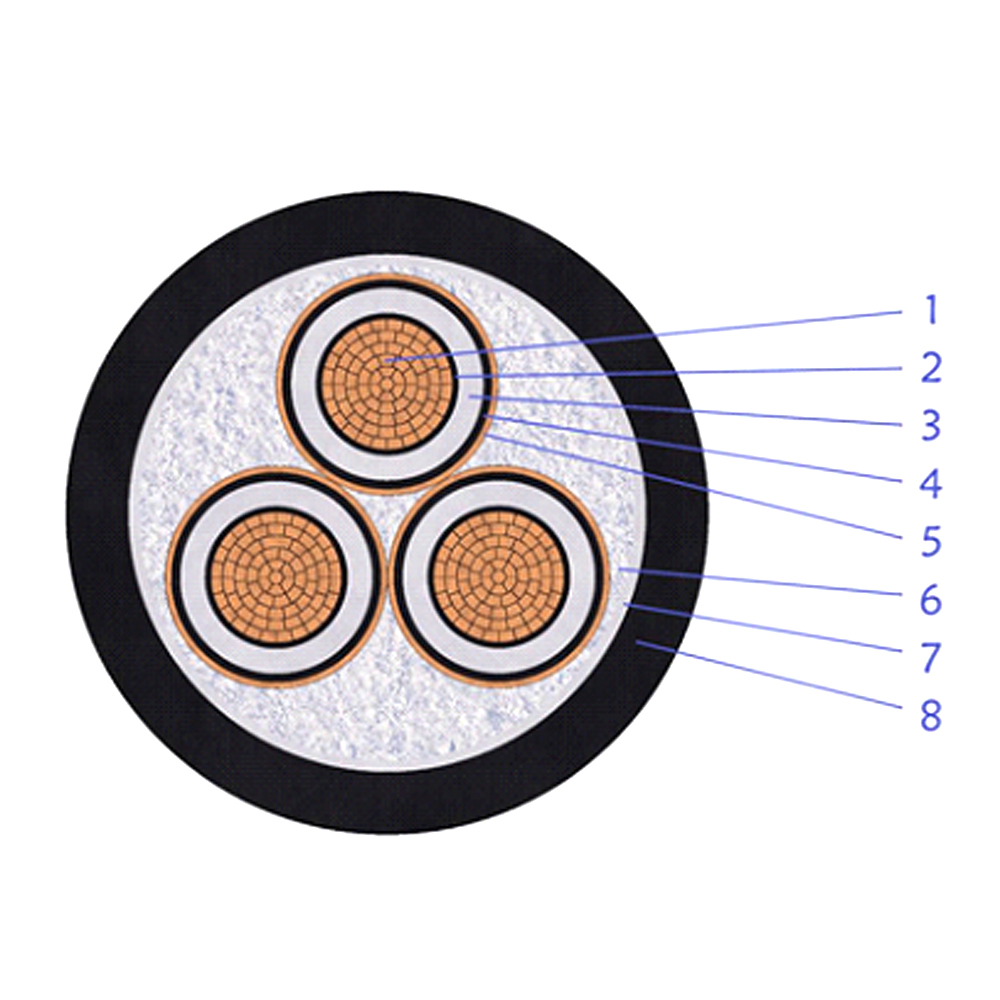

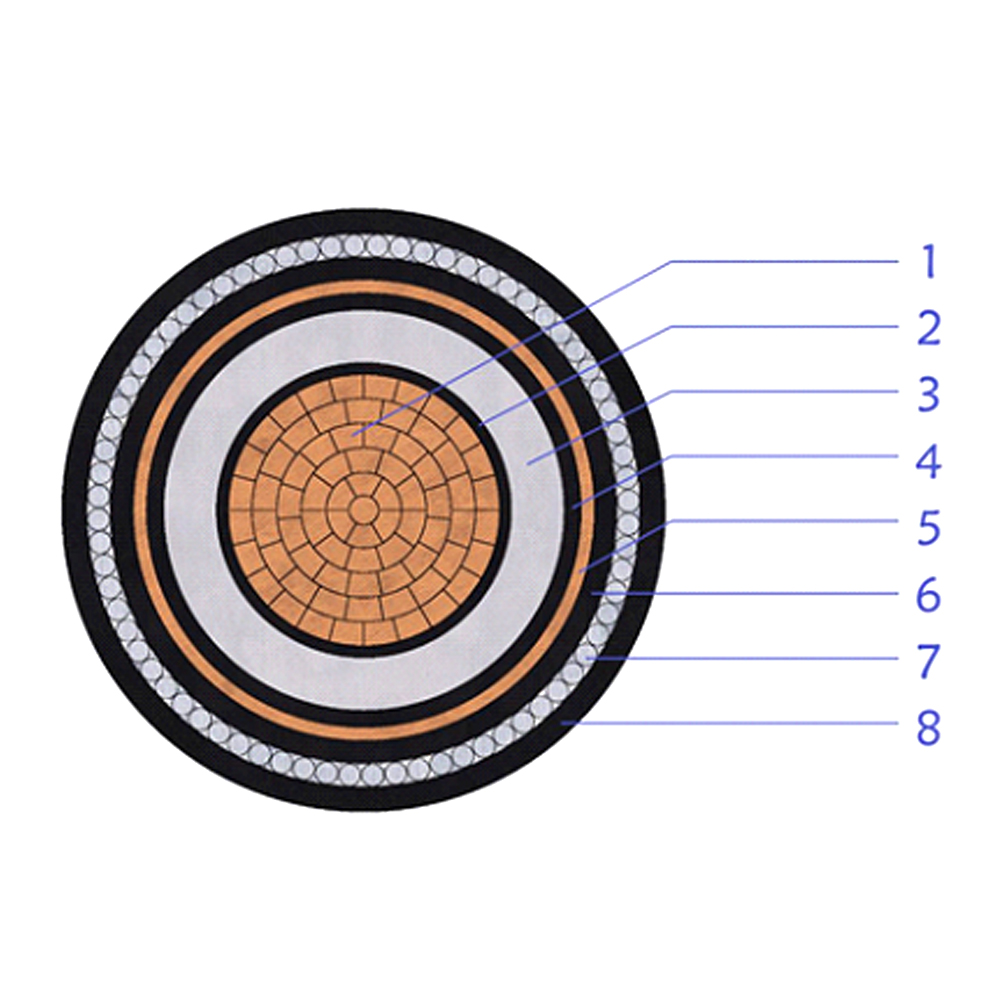

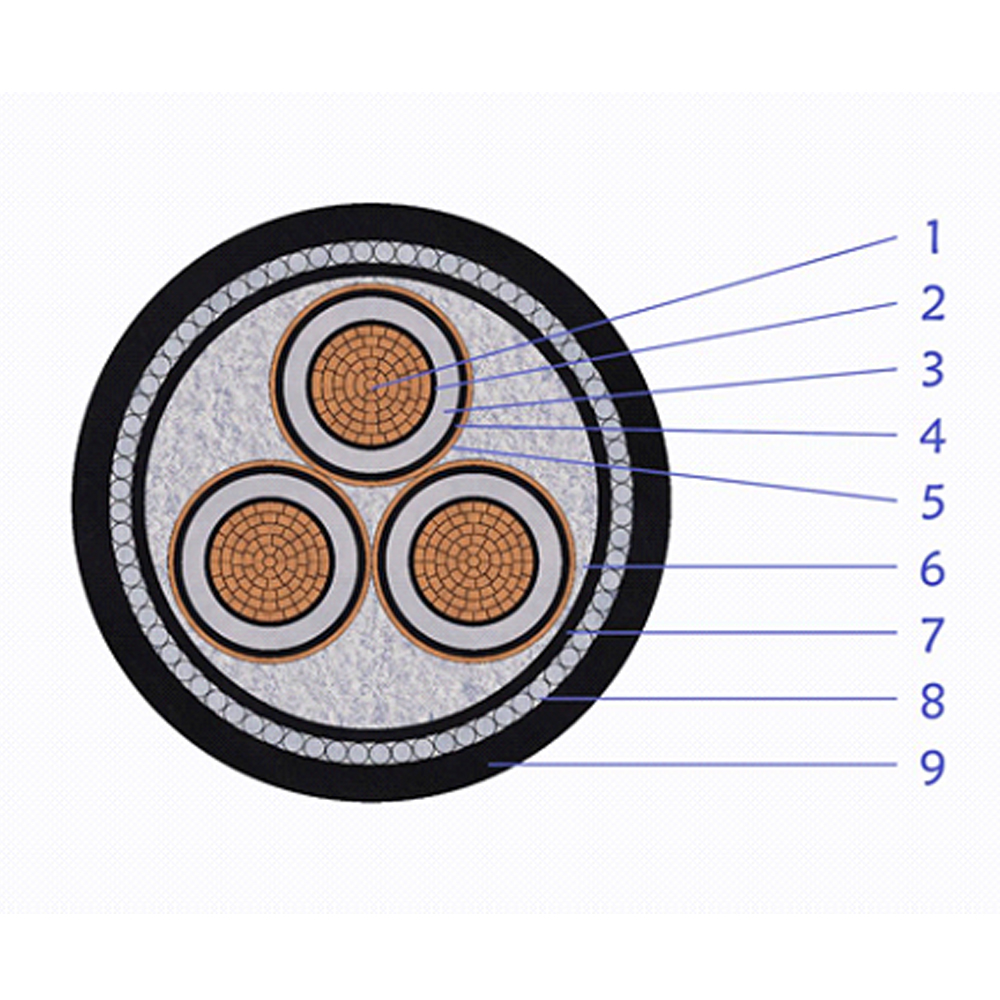

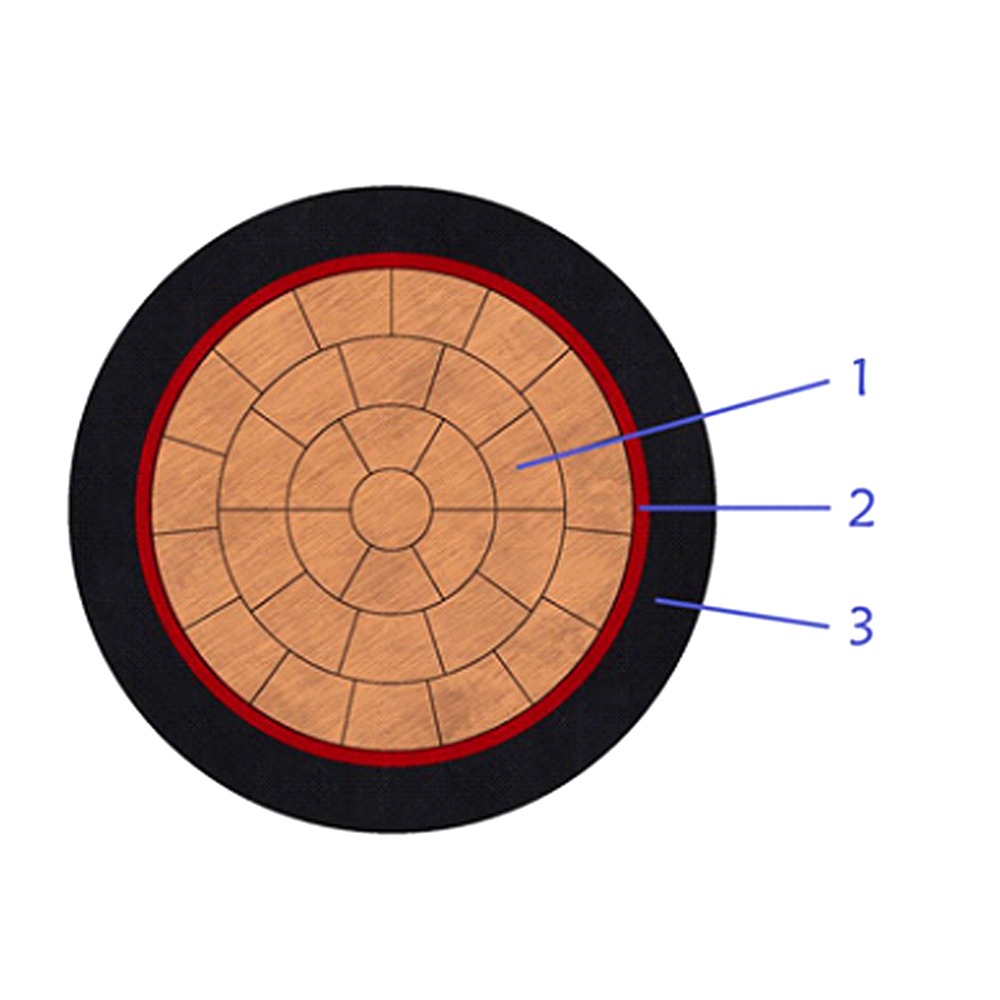

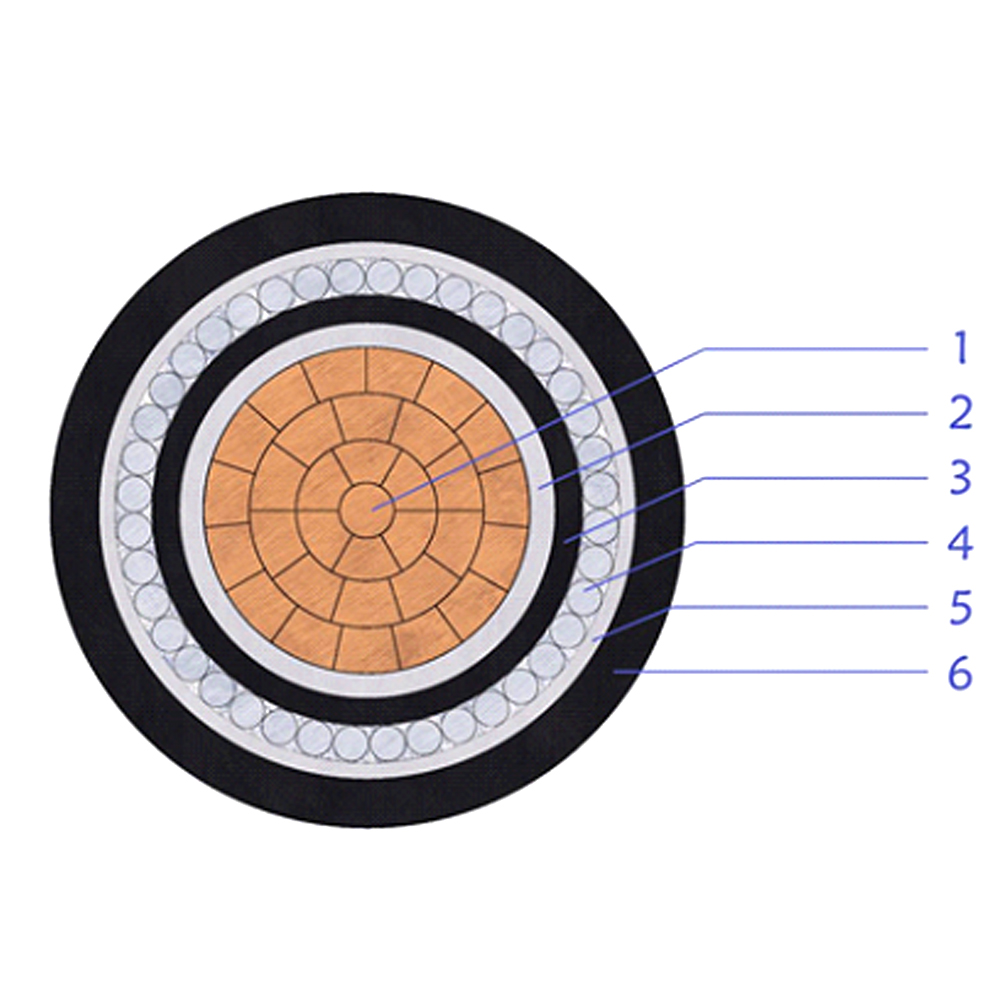

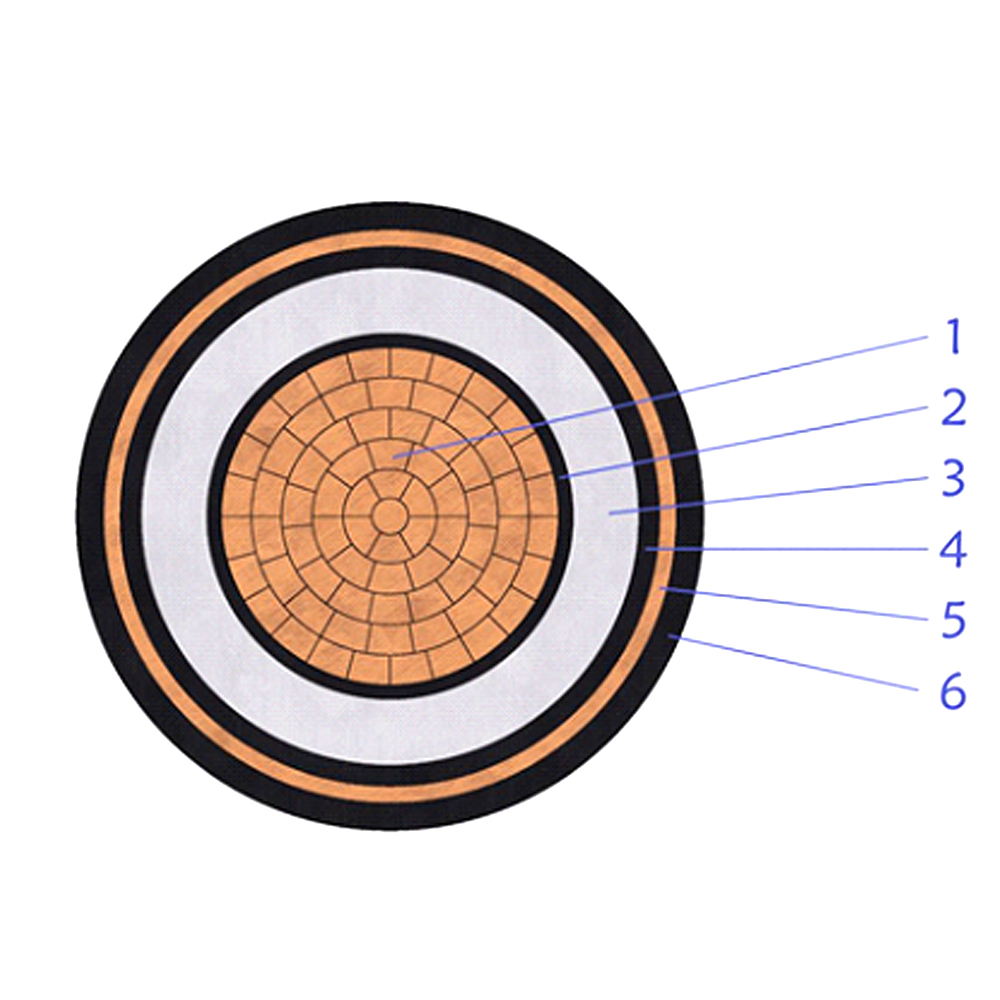

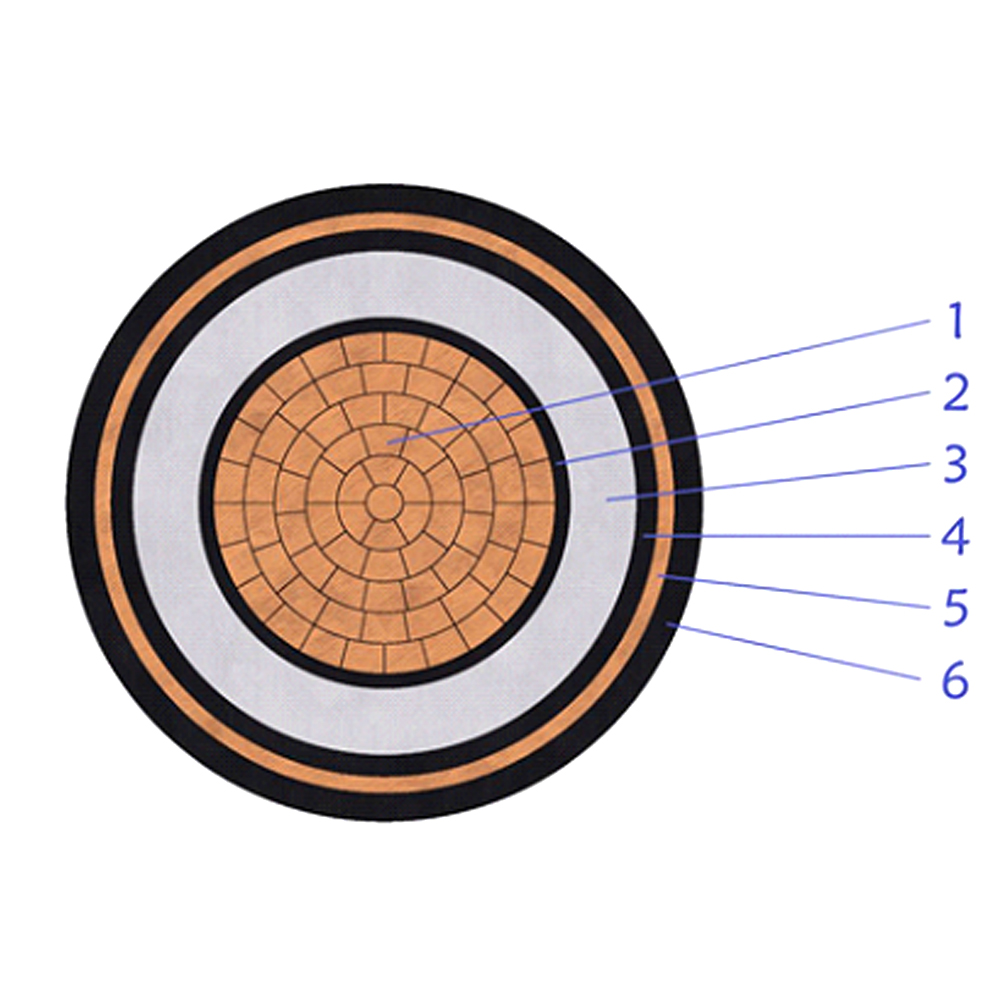

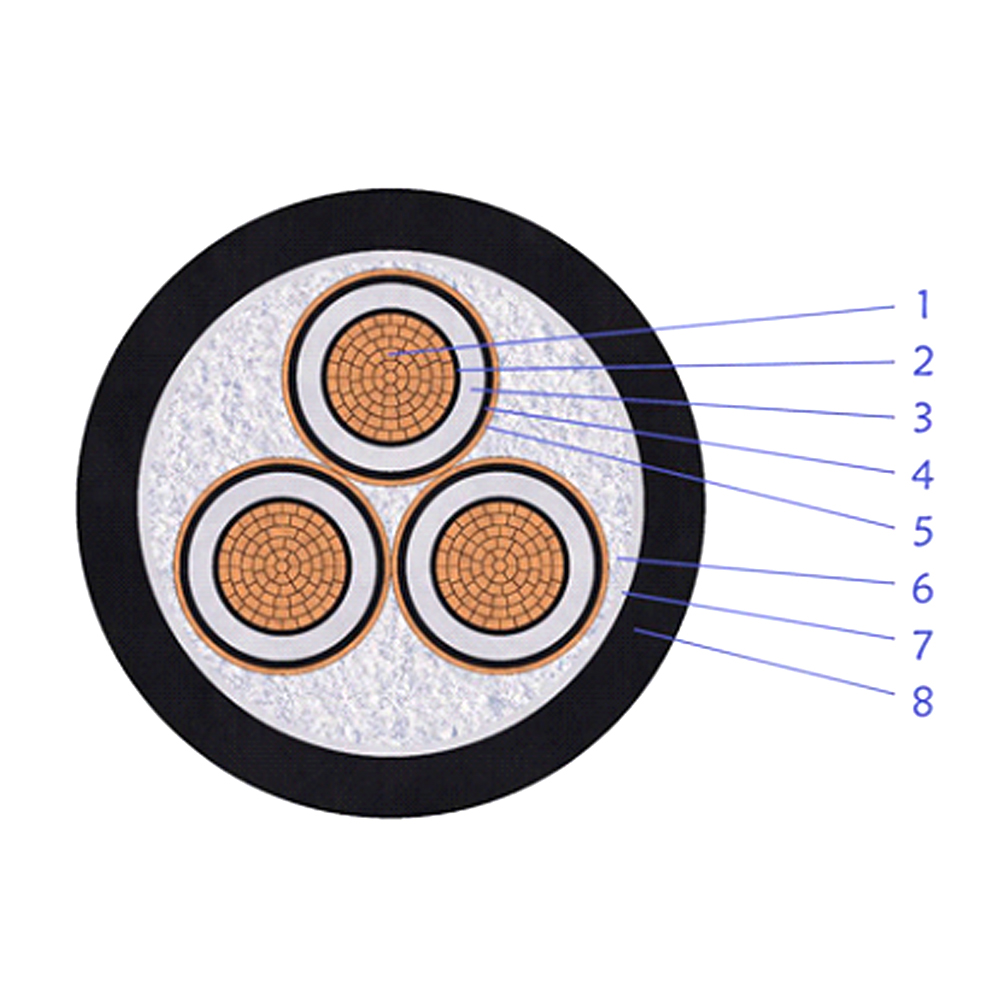

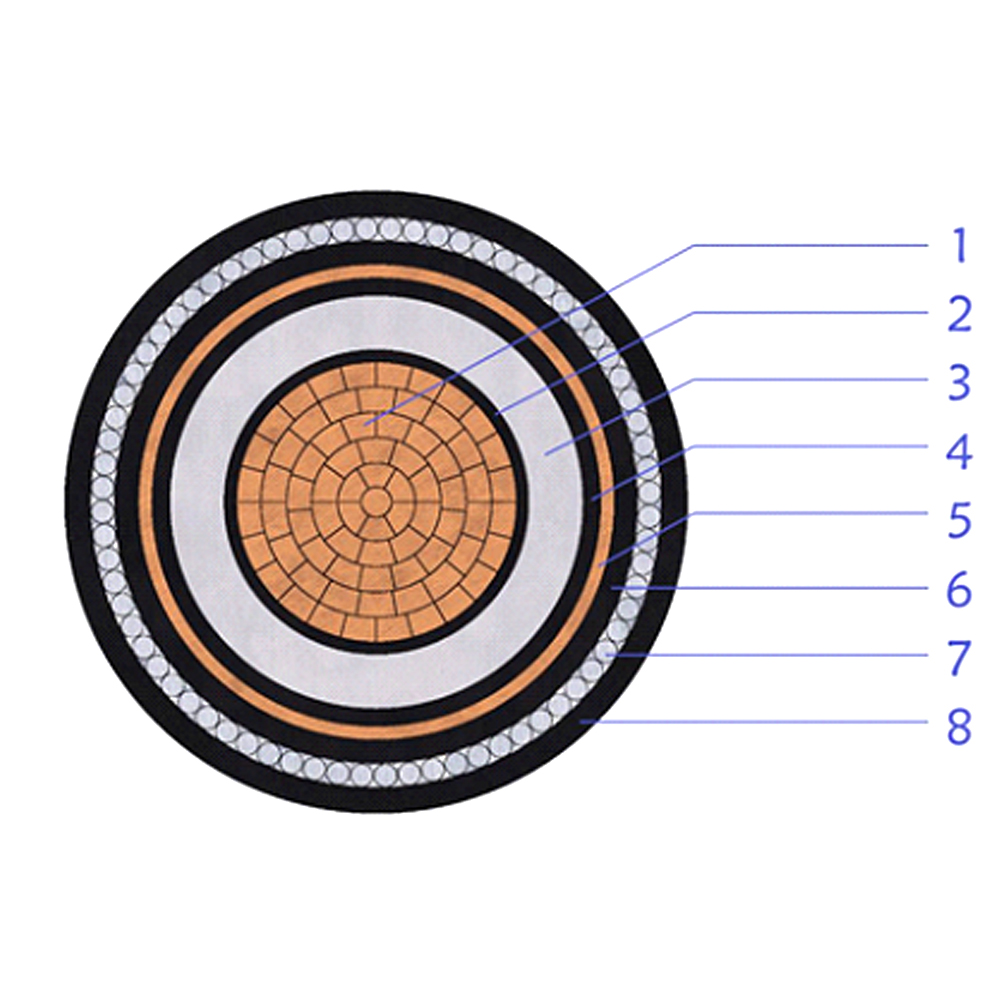

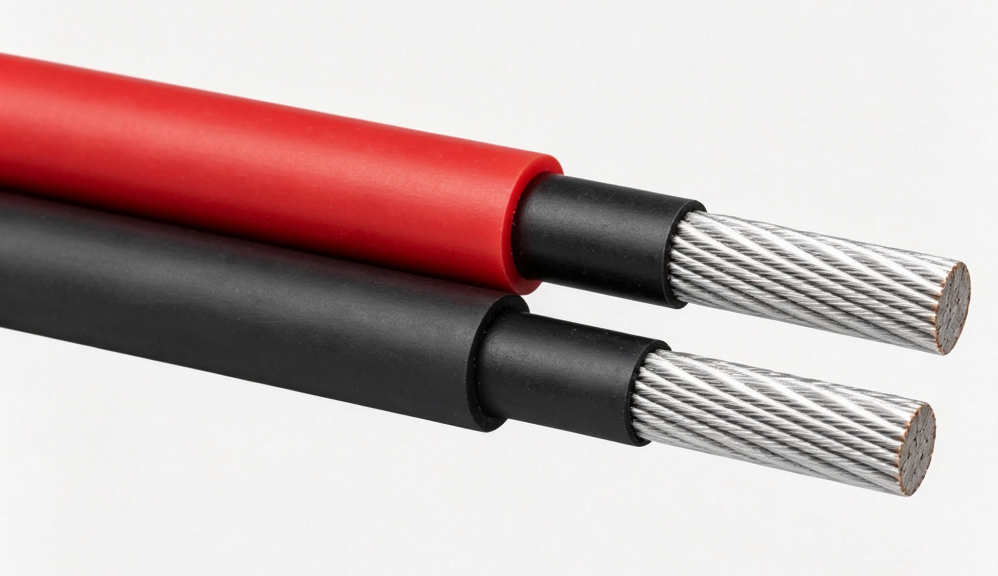

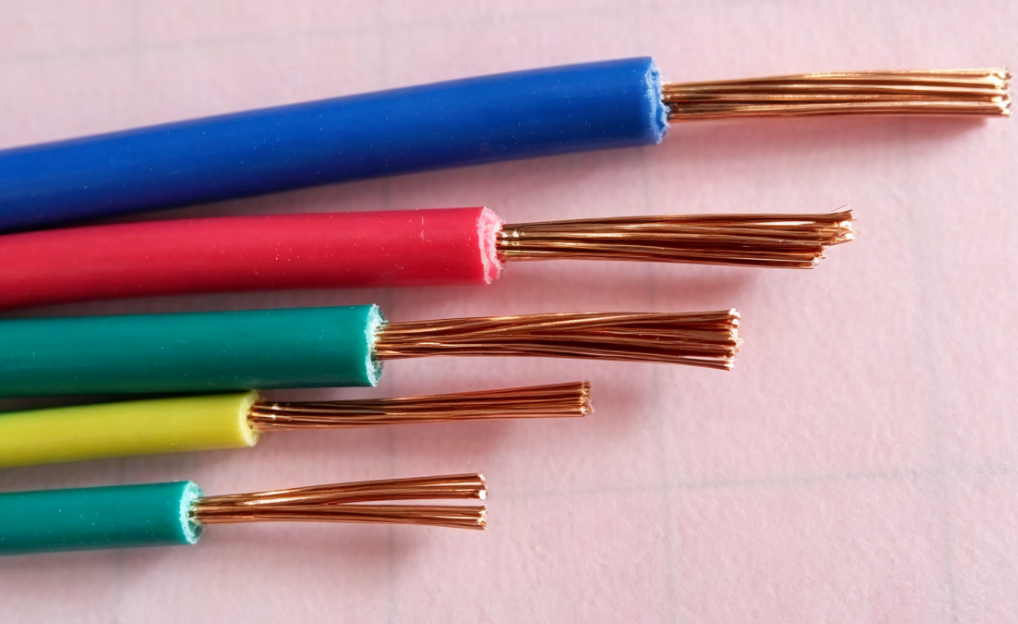

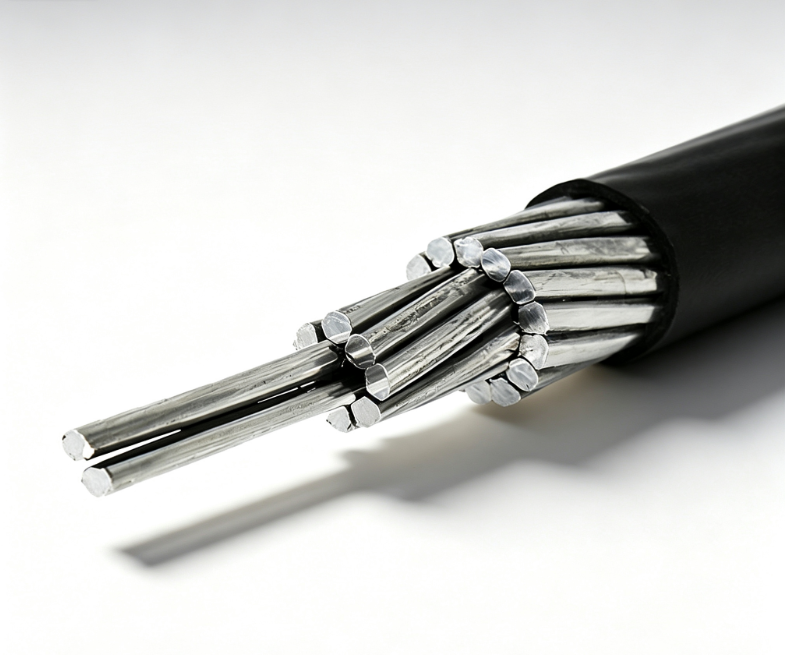

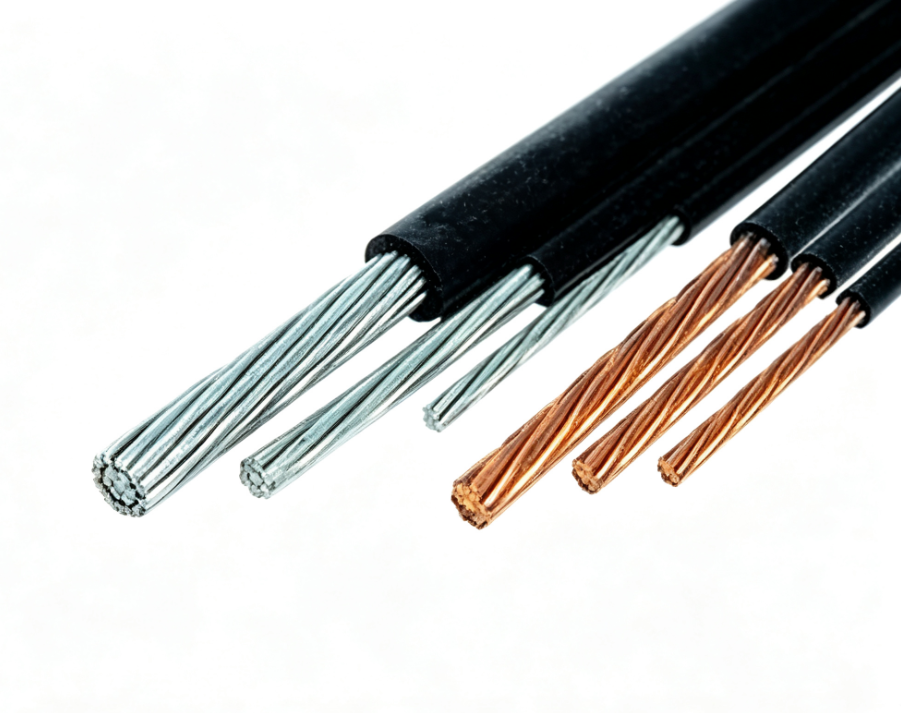

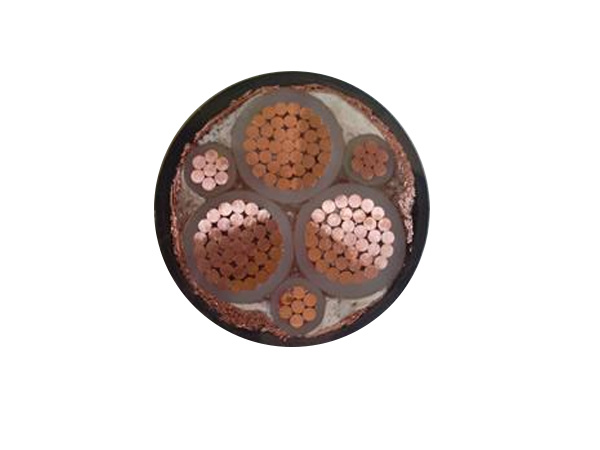

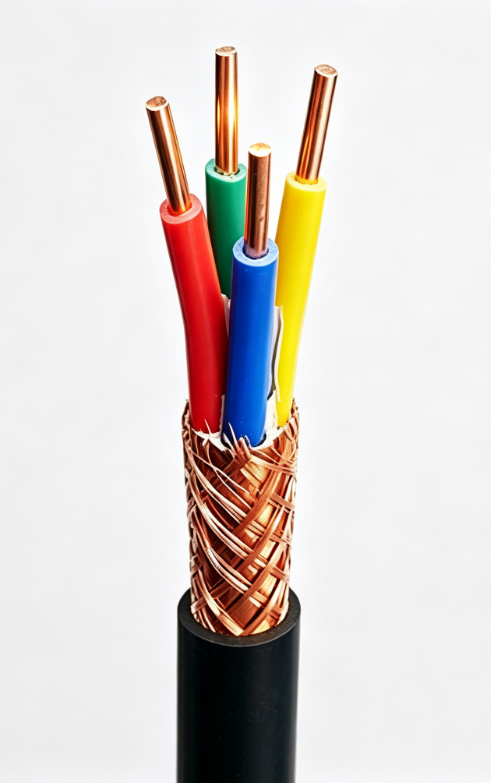

في 4 سبتمبر 2026، شاركت شركة Wuxi Xinyu Cable Co., Ltd. في حدث التوفيق بين التعاون بين التوريد والمشتريات في Wuxi-Yiwu. ومن خلال الجمع بين الشركات وممثلي المشتريات، أنشأ هذا الحدث منصة للتواصل بين العرض والطلب والتواصل التجاري والتعاون المحتمل. بالنسبة لشركة Wuxi Xinyu Cable، أتاح الحدث فرصة لتقديم منتجات الأسلاك والكابلات الكهربائية الخاصة بها، والتواصل مع شركاء الصناعة، والحصول على فهم أوثق لمتطلبات الشراء في السوق. تقع شركة Wuxi Xinyu Cable Co., Ltd. على ضفاف بحيرة Tai الخلابة، وهي مؤسسة تعاونية مساهمة متخصصة في إنتاج مختلف الأسلاك والكابلات الكهربائية. تأسست الشركة في عام 1996، وقد اكتسبت سنوات من الخبرة في مجال تصنيع الكابلات وعملت باستمرار على تطوير قدراتها الإنتاجية. واليوم، تحتل الشركة موقعًا مساحته أكثر من 160,000 مترًا مربعًا، بما في ذلك 36,000 مترًا مربعًا من مرافق الإنتاج. قامت شركة Wuxi Xinyu Cable ببناء قوة عاملة محترفة تدعم الإنتاج والتكنولوجيا وإدارة الجودة والعمليات الرئيسية الأخرى. يحمل أكثر من 50 موظفًا ألقابًا مهنية عليا، ويقدمون الدعم الفني والمهني لتطوير الشركة على المدى الطويل. يشكل هذا المزيج من مساحة التصنيع والقوى العاملة والموظفين الفنيين أساسًا مهمًا للحفاظ على مجموعة منتجات متنوعة. أكثر من 500 منتج كابل عبر ثماني فئات تغطي مجموعة منتجات Wuxi Xinyu Cable أكثر من 500 نوع عبر ثماني فئات رئيسية. وتشمل منتجاتها الأسلاك المعزولة بكلوريد البولي فينيل، وكابلات الطاقة البلاستيكية بالكامل، وكابلات التحكم البلاستيكية بالكامل، وكابلات الطاقة المترابطة، كابلات الكمبيوتر وكابلات الطاقة المقاومة للهب والمقاومة للحريق، وكابلات الطاقة المترابطة المقاومة للهب والمقاومة للحريق، والكابلات المحمية. تتيح مجموعة المنتجات الواسعة للشركة تلبية المتطلبات المختلفة المتعلقة بالأسلاك الكهربائية ونقل الطاقة والتحكم ونقل الإشارات وحماية الكابلات. تم تصميم أنواع الكابلات المختلفة لظروف التطبيقات المختلفة، مما يمنح العملاء المزيد من الخيارات عند اختيار المنتجات وفقًا لمشروعهم المحدد ومتطلبات النظام الكهربائي. تعزيز التواصل من خلال التعاون وجهاً لوجه كان حدث التوفيق بين التعاون بين التوريد والمشتريات في Wuxi-Yiwu بمثابة فرصة قيمة لشركة Wuxi Xinyu Cable للتواصل مباشرة مع شركاء المشتريات المحتملين. ومن خلال المناقشات التجارية وتبادل المنتجات، تمكنت الشركة من تقديم خبرتها في التصنيع وفئات المنتجات مع تعلم المزيد عن احتياجات السوق الحالية. بالنسبة لمصنعي الكابلات، يعد فهم متطلبات العملاء جزءًا مهمًا من تطوير المنتجات المناسبة وإقامة علاقات تجارية مستدامة. توفر مثل هذه الأحداث قناة مباشرة للمؤسسات لتبادل المعلومات وتحديد مجالات التعاون المحتملة وبناء الاتصالات بين الموردين والمشترين. المضي قدمًا من خلال تصنيع الكابلات الموثوق به وبالنظر إلى المستقبل، ستواصل شركة Wuxi Xinyu Cable Co., Ltd. التركيز على إنتاج الأسلاك والكابلات الكهربائية مع الاستفادة من قدراتها التصنيعية وفريقها المحترف. وستواصل الشركة أيضًا المشاركة في أنشطة تبادل الصناعة والأعمال، وتعزيز التواصل مع الشركاء المحتملين، واستكشاف فرص التوريد والمشتريات الجديدة. بفضل موقع الإنتاج الواسع والقوى العاملة ذات الخبرة ومحفظة المنتجات المتنوعة التي تضم أكثر من 500 منتج للكابلات، فإن Wuxi Xinyu Cable في وضع يسمح لها بمواصلة تطوير أعمالها وبناء تعاون طويل الأمد مع العملاء والشركاء في صناعة الكهرباء والكابلات.
